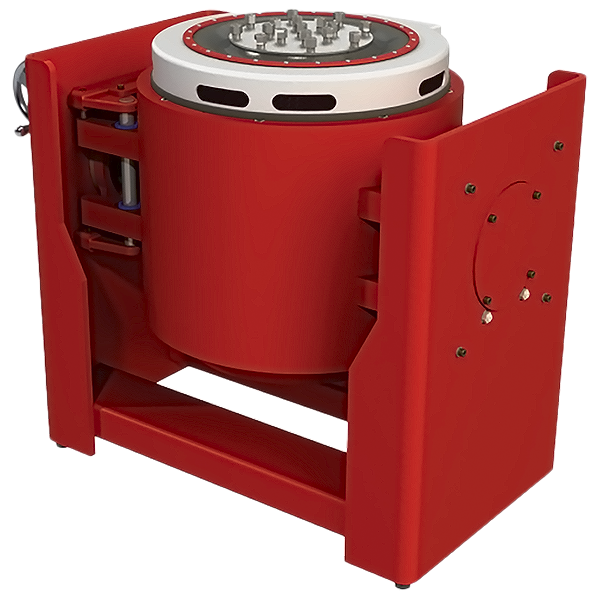

Воздухоохлаждаемый вибростенд Data Physics LE-616
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (42)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 26 700 | blms_full |
| Диаметр арматуры, мм | 438 | blms_full |
| Масса арматуры, кг | 30,4 | blms_full |
| Макс. перемещение (пик-пик), мм | 50,8 | blms_full |
| Макс. усилие (ШСВ), H | 26 700 | blms_full |
| Макс. ускорение (синус), g | 90 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 454 | blms_full |
| Диапазон рабочих частот, Гц | 5 - 3000 | blms_full |
| Серия | SignalForce LE-600 Series (LE-612-3 / 616 / 624) | pdf_vision |
| Тип | Электродинамические вибростенды (shakers) | pdf_vision |
| Пиковая сила | 6000 lbf (26.7 kN) | pdf_vision |
| Номинальная сила | 5000 lbf (26.7 kN) | pdf_vision |
| Пиковая скорость | 79 in/sec (2.0 m/sec) | pdf_vision |
| Пиковое ускорение (bare table) | 90 g | pdf_vision |
| Диаметр арматуры | 5.23 in (133 мм) | pdf_vision |
| Модель | LE-612-3 / 616 / 624 Electrodynamic Shakers | pdf_vision |
| Рабочая температура (шейкер) | +40F to +100F (+4C to +38C) | pdf_vision |
| Рабочая температура (усилитель) | +32F to +104F (0C to +40C) | pdf_vision |
| Тепловыделение (шейкер) | 13.5 kW | pdf_vision |
| Тепловыделение (усилитель) | 3.9 kW (3 Module) / 5.3 kW (4 Module) | pdf_vision |
| Тепловыделение (вентилятор) | 1 kW | pdf_vision |
| Акустический шум @ 1м (шейкер) | 108 dBA | pdf_vision |
| Акустический шум (усилитель) | 75 dBA | pdf_vision |
| Акустический шум (вентилятор) | 92 dBA | pdf_vision |
| Влажность | <95% non-condensing | pdf_vision |
| Расход воздуха охлаждения (вентилятор) | 1300 CFM (36.8 м3/мин) | pdf_vision |
| Расход воздуха охлаждения (усилитель, 3 модуля) | 690 CFM (19.5 м3/мин) | pdf_vision |
| Расход воздуха охлаждения (усилитель, 4 модуля) | 920 CFM (26.1 м3/мин) | pdf_vision |
| Сжатый воздух | 1 CFM @ 50 psi (0.03 м3/мин @ 6.2 Bar) | pdf_vision |
| Диапазон питания | 208 – 480 VAC (3 phase) | pdf_vision |
| Номинальная мощность | 45 kVA (3 Module) / 60 kVA (4 Module) | pdf_vision |
| КПД | 95% | pdf_vision |
| Частота коммутации | 50 kHz | pdf_vision |
| Входной импеданс | 1.5 V rms для полной мощности (10 kOhm входной импеданс) | pdf_vision |
| Выходное напряжение | 200 V rms | pdf_vision |
| Выходной ток | 249 A rms (3 Module) / 332 A rms (4 Module) | pdf_vision |
| Искажения | < 0.5% от DC до 1500 Hz; 0.75% от 1500 до 2000 Hz; 1.0% от 2000 до 3000 Hz | pdf_vision |
| Шум и фон | > 70 dB ниже полной мощности при закороченном входе | pdf_vision |
| Вес | 785 lbs (357 кг, 3 модуля) / 820 lbs (373 кг, 4 модуля) | pdf_vision |
| Размеры усилителя (В×Ш×Г) | 68.5" (1740 мм) × 22" (561 мм) × 50.5" (1283 мм) | pdf_vision |
| Размеры вентилятора (В×Ш×Г) | 33" (826 мм) × 27" (673 мм) × 32" (808 мм) | pdf_vision |
Документы
Для всех моделей вибростендов доступны следующие решения:
Пневмоопоры для защиты от вертикальной вибрации;
Поворотная цапфа для испытаний с вертикальной и горизонтальной вибрацией;
Моноблочная конфигурация, в которой возбудитель и стол скольжения смонтированы на общей базе для тестирования по трём осям.
Все типы вибростендов большой мощности сконструированы на композиционных пластинах с использованием расположенных специальным образом подшипников. Вибростенд может дополнительно оснащаться системой автоматической балансировки, обеспечивающей стабильное положение движущихся элементов при загрузке или разгрузке испытательного стола.
Макс. усилие (Синус), Н
26 700
Диаметр арматуры, мм
438
Масса арматуры, кг
30,4
Макс. перемещение (пик-пик), мм
50,8
Макс. усилие (ШСВ), H
26 700
Макс. ускорение (синус), g
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
454
Диапазон рабочих частот, Гц
5 - 3000
