Ударный стенд Model 23
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (19)
| Параметр | Значение | Источник |
|---|---|---|
| Размеры, см | 23 х 23 | blms_full |
| Макс. нагрузка, кг | 36 | blms_full |
| Макс. изменение скорости (пустой стол), м/сек | 7,3 - 9,7 | blms_full |
| Макс. ускорение (пустой стол), g | 5000 | blms_full |
| Machine 200 – 240 VAC/3Φ/50 – 60 Hz | 4 amp min. | |
| Размеры стола, сторона-сторона | 9.06 in. (23 cm) | pdf_vision |
| Размеры стола, перед-назад | 9.06 in. (23 cm) | pdf_vision |
| Макс. ускорение | 5000 g | pdf_vision |
| Мин. длительность импульса | 0.25 мсек (half sine) | pdf_vision |
| Макс. изменение скорости | 24 - 32 ft./sec. (7.3 - 9.7 m/sec) | pdf_vision |
| Формы импульсов | Half Sine, Trapezoidal*, Terminal Peak Sawtooth* | pdf_vision |
| Максимальная нагрузка | 80 lbs. (36 kg) | pdf_vision |
| Высота машины | 96 - 120 in. (244 - 305 cm) | pdf_vision |
| Машина, сторона-сторона | 21 in. (53 cm) | pdf_vision |
| Машина, перед-назад | 24 in. (61 cm) | pdf_vision |
| Питание машины | 200 - 240 VAC/30/50 - 60 Hz; 4 amp мин., 380 - 480 VAC/30/50 - 60 Hz; 2 amp мин. | pdf_vision |
| Питание контроллера | 100 - 120 VAC/10/50 - 60 Hz; 1 amp мин., 200 - 240 VAC/10/50 - 60 Hz; 1 amp мин. | pdf_vision |
| Азот | 1000 - 2000 psi (69 - 138 bar) | pdf_vision |
| Сжатый воздух | 90 psi (6.2 bar) | pdf_vision |
Документы

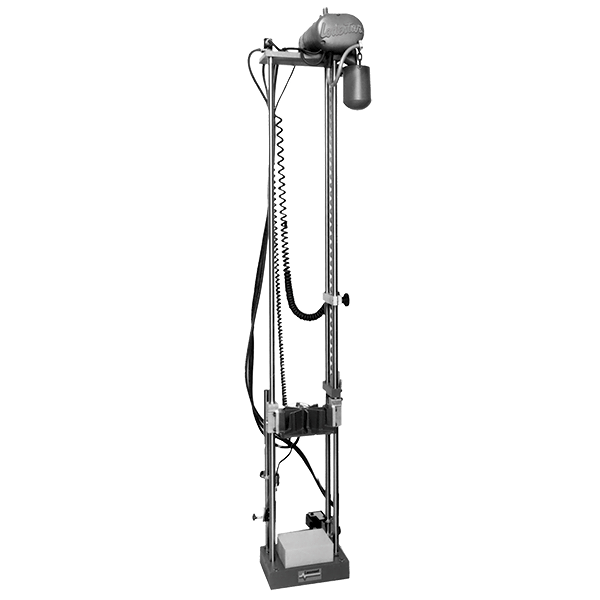

Универсальный испытательный стенд Model 23 оснащен высокопрочным алюминиевым ударным столом и способен реализовывать множество различных программируемых ударных испытаний.
Model 23 включает в себя настольный пульт управления TouchTest Shock 2 (TTS2). TTS2 делает работу ударной системы удобной и безопасной. TTS2 без проблем интегрируется с системой сбора и анализа информации Test Partner.
Особенности:
Контроллер TouchTest Shock 2 для простой и безопасной работы
Кованая алюминиевая конструкция стола для генерации ударных импульсов высокого ускорения
Система подъема и позиционирования электрической лебедки обеспечивает точную повторяемость падения
Плавающая сейсмическая база для ограничения энергии удара, передаваемой в пол
Полный спектр доступных программ обучения
