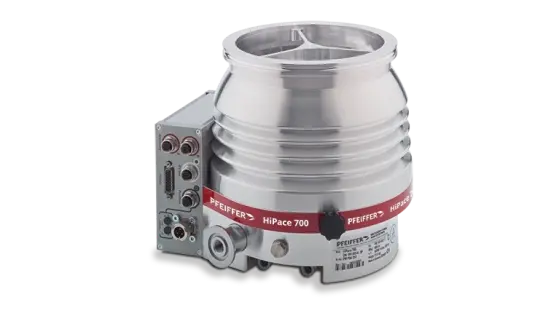

Гибридные турбомолекулярные насосы Pfeiffer Vacuum HiPace 700
Бренд: Pfeiffer ✓ обогащена PDF
Характеристики (54)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN160 | blms_full |
| Фланец (выход) | DN25 | blms_full |
| Вес, кг | 11,5 - 17,4 | blms_full |
| Частота вращения, об/мин | 49 200 | blms_full |
| Скорость откачки по N₂, л/с | 685 | blms_full |
| Скорость откачки по H₂, л/с | 555 | blms_full |
| Скорость откачки по He, л/с | 655 | blms_full |
| Скорость откачки по Ar, л/с | 665 | blms_full |
| Производительность по N₂, мбар·л/с | > 1 · 10¹¹ | blms_full |
| Производительность по H₂, мбар·л/с | 4 · 10⁵ | blms_full |
| Производительность по He, мбар·л/с | 3 · 10⁷ | blms_full |
| Производительность по Ar, мбар·л/с | > 1 · 10¹¹ | blms_full |
| Предельное разряжение, мбар | < 10⁻⁸ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Тип охлаждения (опционально) | воздушное | blms_full |
| Рабочее напряжение, В DC | 48 | blms_full |
| Потребляемая мощность, Вт | 420 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Продукт | HiPace 700 | pdf_vision |
| Тип | Турбомолекулярный вакуумный насос | pdf_vision |
| Быстрота действия для N2 | 685 л/с | pdf_vision |
| Быстрота действия для H2 | 535 л/с | pdf_vision |
| Быстрота действия для He | 585 л/с | pdf_vision |
| Быстрота действия для Ar | 605 л/с | pdf_vision |
| Коэффициент сжатия для N2 | 1×10¹¹ | pdf_vision |
| Коэффициент сжатия для H2 | 4×10³ | pdf_vision |
| Коэффициент сжатия для He | 3×10⁶ | pdf_vision |
| Коэффициент сжатия для Ar | 1×10¹¹ | pdf_vision |
| Газовый поток при конечной скорости вращения для N2 | 6.5 hPa·л/с | pdf_vision |
| Газовый поток при конечной скорости вращения для H2 | 14 hPa·л/с | pdf_vision |
| Газовый поток при конечной скорости вращения для He | 20 hPa·л/с | pdf_vision |
| Газовый поток при конечной скорости вращения для Ar | 3.5 hPa·л/с | pdf_vision |
| Форвакуум макс. для N2 | 11 hPa | pdf_vision |
| Время запуска | 4 мин | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 50 дБ(A) | pdf_vision |
| Вес (прибл.) | 11.5 кг | pdf_vision |
| Продукт | HiPace 700 | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Стандартные интерфейсы связи | RS-485, remote | pdf_vision |
| Ориентация монтажа | any | pdf_vision |
| Вход/выход газа | DN 160 ISO-K/ISO-F/CF-F / DN 25 ISO-KF / G 1/4" | pdf_vision |
| Производитель | Pfeiffer Vacuum + Fab Solutions, часть BUSCH GROUP | pdf_vision |
| Дата | 15.09.2025 | pdf_vision |
| Быстрота действия по He, л/с | 600 | producer |
| Быстрота действия по H₂, л/с | 480 | producer |
| Коэффициент сжатия по H₂ | 2 · 10⁵ | producer |
| Коэффициент сжатия по He | 1 · 10⁷ | producer |
| Газовый поток при конечной скорости для N₂, гПа·л/с | 13 | producer |
| Газовый поток при конечной скорости для Ar, гПа·л/с | 8 | producer |
| Форвакуум макс. для N₂, гПа | 8 | producer |
| Вес, кг | 15.7 | producer |
| Уровень звукового давления, дБ(A) | 45 | producer |
| Опциональные интерфейсы | Profibus, EtherCAT, SEMI E74 | producer |
| Габаритный чертёж | есть (Drawing_ISO, Drawing_IMP) | producer |
Документы
📄 Product_Leaflet_HiPace_700_H_Global_EN.pdf 📄 Instruction_Manual_HiPace_700_H_with_TC_400_DE_de_EN_en.pdf 📄 Instruction_Manual_HiPace_700_H_with_TC_400_EN_en.pdf 📄 Instruction_Manual_HiPace_700_H_with_TC_400_DE_de.pdf
Особенностью конструкции турбомолекулярных насосов серии HiPace является технология гибридного подвеса ротора. Это сочетание керамического шарикового подшипника установленного в форвакуумной зоне и магнитного радиального подшипника на стороне высокого вакуума, который радиально центрирует ротор. Небольшой безмасляный защитный подшипник находится внутри статора магнитного подшипника. При нормальной работе вал свободно вращается внутри подшипника. В случае сильных радиальных ударов защитный подшипник стабилизирует ротор, при этом вращаясь только в течение непродолжительного времени. Технология не требует применения электромагнитов. Магнитный подшипник практически не изнашивается и не требует обслуживания. Применение такой схемы дало возможность использования только одного шарикового подшипника малого диаметра, что в свою очередь позволяет использовать высокие скорости вращения ротора без
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Быстрота действия по He, л/с | 600 | производ. |
| Быстрота действия по H₂, л/с | 480 | производ. |
| Коэффициент сжатия по H₂ | 2 · 10⁵ | производ. |
| Коэффициент сжатия по He | 1 · 10⁷ | производ. |
| Газовый поток при конечной скорости для N₂, гПа·л/с | 13 | производ. |
| Газовый поток при конечной скорости для Ar, гПа·л/с | 8 | производ. |
| Форвакуум макс. для N₂, гПа | 8 | производ. |
| Вес, кг | 15.7 | производ. |
| Уровень звукового давления, дБ(A) | 45 | производ. |
| Опциональные интерфейсы | Profibus, EtherCAT, SEMI E74 | производ. |
| Габаритный чертёж | есть (Drawing_ISO, Drawing_IMP) | производ. |
Жизненный цикл: active
Факты производителя: Страница описывает вариант HiPace 700 M (с TM 700). Новые данные: вес 15,7 кг, шум 45 дБ(A), форвакуум 8 гПа, опциональные интерфейсы Profibus/EtherCAT/SEMI E74, скоростя He 600 и H₂ 480 л/с. Применения: полупроводники, медицина, R&D, космос, фарма; есть аксессуары и графики откачки. PDF-документов на странице нет.
