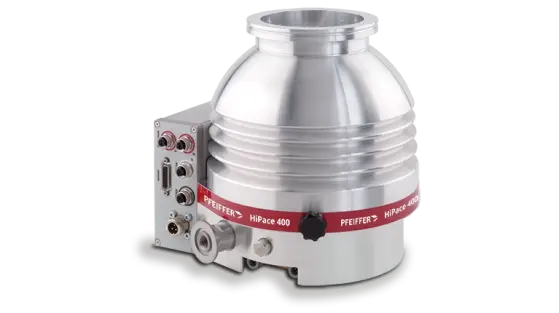

Гибридные турбомолекулярные насосы Pfeiffer Vacuum HiPace 400
Бренд: Pfeiffer ✓ обогащена PDF интересно: producer не найден
Характеристики (47)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN100 | blms_full |
| Фланец (выход) | DN25 | blms_full |
| Вес, кг | 11,6 - 17,5 | blms_full |
| Частота вращения, об/мин | 49 200 | blms_full |
| Скорость откачки по N₂, л/с | 355 | blms_full |
| Скорость откачки по H₂, л/с | 445 | blms_full |
| Скорость откачки по He, л/с | 470 | blms_full |
| Скорость откачки по Ar, л/с | 320 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10¹¹ | blms_full |
| Коэффициент сжатия H₂ | 4 · 10⁵ | blms_full |
| Коэффициент сжатия He | 3 · 10⁷ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10¹¹ | blms_full |
| Предельное остаточное давление N₂, мбар | 11 | blms_full |
| Предельное разряжение, мбар | < 10⁻⁸ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Тип охлаждения (опционально) | воздушное | blms_full |
| Рабочее напряжение, В DC | 48 | blms_full |
| Потребляемая мощность, Вт | 420 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Продукт | HiPace 400 | pdf_vision |
| Тип | Турбомолекулярный вакуумный насос | pdf_vision |
| Быстрота откачки для N2 | 355 л/с | pdf_vision |
| Быстрота откачки для H2 | 445 л/с | pdf_vision |
| Быстрота откачки для He | 400 л/с | pdf_vision |
| Быстрота откачки для Ar | 320 л/с | pdf_vision |
| Степень сжатия для N2 | 1 × 10^11 | pdf_vision |
| Степень сжатия для H2 | 4 × 10^3 | pdf_vision |
| Степень сжатия для He | 3 × 10^6 | pdf_vision |
| Степень сжатия для Ar | 1 × 10^11 | pdf_vision |
| Газовый поток при конечной частоте вращения для N2 | 6.5 hPa·l/s | pdf_vision |
| Газовый поток при конечной частоте вращения для H2 | 14 hPa·l/s | pdf_vision |
| Газовый поток при конечной частоте вращения для He | 20 hPa·l/s | pdf_vision |
| Газовый поток при конечной частоте вращения для Ar | 3.5 hPa·l/s | pdf_vision |
| Forevacuum max. для N2 | 11 hPa | pdf_vision |
| Время разгона | 4 мин | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 50 дБ(A) | pdf_vision |
| Вес, прибл. | 11.6 кг | pdf_vision |
| Источник | www.pfeiffer-vacuum.com, © Pfeiffer Vacuum, 15.09.2025, стр. 2/3 | pdf_vision |
| Продукт | HiPace 400 | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Производитель | Pfeiffer Vacuum+Fab Solutions (Part of the BUSCH GROUP) | pdf_vision |
| Стандартные коммуникационные интерфейсы | RS-485, remote | pdf_vision |
| Ориентация монтажа | any | pdf_vision |
| Газовый вход/выход | DN 100 ISO-K/ISO-F/CF-F / DN 25 ISO-KF 'G 1/4' | pdf_vision |
| Веб-сайт | www.pfeiffer-vacuum.com | pdf_vision |
| Дата документа | 15.09.2025 | pdf_vision |
| Страница | 3/3 | pdf_vision |
Документы
Особенностью конструкции турбомолекулярных насосов серии HiPace является технология гибридного подвеса ротора. Это сочетание керамического шарикового подшипника установленного в форвакуумной зоне и магнитного радиального подшипника на стороне высокого вакуума, который радиально центрирует ротор. Небольшой безмасляный защитный подшипник находится внутри статора магнитного подшипника. При нормальной работе вал свободно вращается внутри подшипника. В случае сильных радиальных ударов защитный подшипник стабилизирует ротор, при этом вращаясь только в течение непродолжительного времени. Технология не требует применения электромагнитов. Магнитный подшипник практически не изнашивается и не требует обслуживания. Применение такой схемы дало возможность использования только одного шарикового подшипника малого диаметра, что в свою очередь позволяет использовать высокие скорости вращения ротора без
