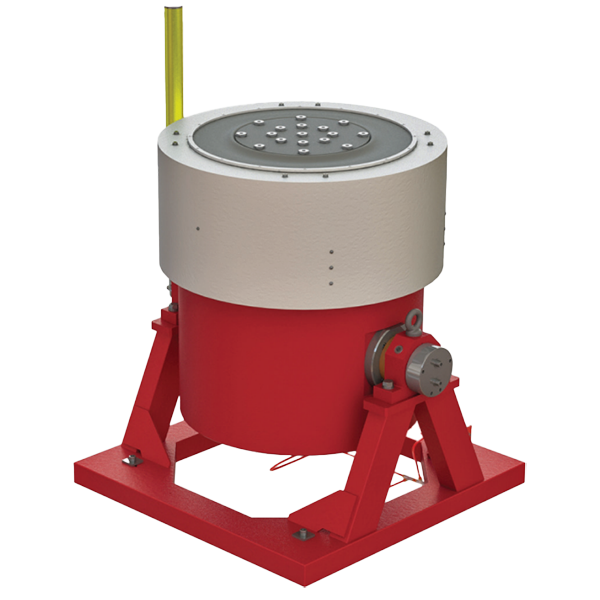

Электродинамический вибростенд Data Physics GW-V1322/DSA5-10K
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (69)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 7 264 | blms_full |
| Диаметр арматуры, мм | 229 | blms_full |
| Масса арматуры, кг | 13,6 | blms_full |
| Резонанс арматуры +/- 5%, Гц | 2 250 | blms_full |
| Макс. перемещение (пик-пик), мм | 51 | blms_full |
| Макс. усилие (ШСВ), H | 6 670 | blms_full |
| Макс. ускорение (синус), g | 54,5 | blms_full |
| Макс. скорость, м/с | 1,8 | blms_full |
| Макс. масса изделия, кг | 160 | blms_full |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Manufactured by Data Physics (UK ) Ltd. | South Road, Hailsham | East Sussex, BN27 3JJ, UK | |
| Модель | GW-V1322 / GW-V1333 | pdf_vision |
| Тип | Электродинамические вибростенды (Electrodynamic Shakers) | pdf_vision |
| Макс. сила (sinus pk) GW-V1322/DSA5-10K | 2650 N | pdf_vision |
| Макс. сила (random rms) GW-V1322/DSA5-10K | 1650 N | pdf_vision |
| Макс. сила (shock) GW-V1322/DSA5-10K | 7350 N | pdf_vision |
| Макс. сила (sinus pk) GW-V1322/DSA5-19N | 3455 N | pdf_vision |
| Макс. сила (random rms) GW-V1322/DSA5-19N | 2250 N | pdf_vision |
| Макс. сила (shock) GW-V1322/DSA5-19N | 12000 N | pdf_vision |
| Макс. сила (sinus pk) GW-V1333/DSA5-10K | 3030 N | pdf_vision |
| Макс. сила (random rms) GW-V1333/DSA5-10K | 1950 N | pdf_vision |
| Макс. сила (shock) GW-V1333/DSA5-10K | 7830 N | pdf_vision |
| Макс. сила (sinus pk) GW-V1333/DSA5-19N | 3455 N | pdf_vision |
| Макс. сила (random rms) GW-V1333/DSA5-19N | 2250 N | pdf_vision |
| Макс. сила (shock) GW-V1333/DSA5-19N | 10000 N | pdf_vision |
| Макс. арматура (кг) | от 8.5 до 15 | pdf_vision |
| Макс. нагрузка (кг) | 275 (V1322) / 270 (V1333) | pdf_vision |
| Диапазон частот | 5 - 3000 Гц | pdf_vision |
| Макс. перемещение pk-pk | 25.4 мм (1 дюйм, с depression coil) | pdf_vision |
| Скорость (m/s) | 1.8 - 2.3 | pdf_vision |
| Масса арматуры (кг) | 8.5 / 15 / 12.9 | pdf_vision |
| Диаметр арматуры (мм) | 219 / 230 / 315 / 355 | pdf_vision |
| Резонанс арматуры | 2400-3700 Гц | pdf_vision |
| Электропотребление (кВА) | 16.0 / 19.7 / 18.6 | pdf_vision |
| Масса (кг) | 425 - 570 | pdf_vision |
| Поле рассеяния (Гаусс) | <1 / 10 | pdf_vision |
| Резьба стола | 17 x M8 стандартные вставки | pdf_vision |
| Размеры GW-V1322 | 646 x 646 x 860 мм (выс.) | pdf_vision |
| Размеры GW-V1333 | 660 x 660 x 940 мм (прибл.) | pdf_vision |
| Производитель | Data Physics (UK) Ltd., South Road, Haywards Heath, East Sussex, BN27 3JL, UK | pdf_vision |
| Штаб-квартира | 2480 N. 1st Street, Suite 100, San Jose, CA 95131 | pdf_vision |
| Телефон | 408.437.0100 | pdf_vision |
| Сайт | dataphysics.com | pdf_vision |
| Модель | GW-V1322 / V1333 | pdf_vision |
| Тип | Электродинамические шейкеры | pdf_vision |
| Окружающая температура (шейкер) | 50F to 77F (10C to 25C) | pdf_vision |
| Окружающая температура (усилитель) | 32F to 104F (0C to 40C) | pdf_vision |
| Акустический шум шейкер @1м | До 72 dBA @ 1m | pdf_vision |
| Акустический шум усилитель | 63 dBA @1m (вентиляторы на низкой скорости), 78 dBA @1m (полная скорость) | pdf_vision |
| Акустический шум бловер | 72 dBA @1m | pdf_vision |
| Влажность шейкер | <95% неконденсирующая | pdf_vision |
| Влажность усилитель | <95% неконденсирующая | pdf_vision |
| Диапазон питания | 380/400/415/440/480 Vac, 50/60 Hz 3 phase AC | pdf_vision |
| Вес (система) | 2270 lbs (1029 kg) | pdf_vision |
| Номинальная мощность | 10 kVA / 15 kVA | pdf_vision |
| Частота переключения | 100 kHz номинал | pdf_vision |
| Чувствительность входа | 3 V rms для полной выходной мощности | pdf_vision |
| Импеданс входа | 10 kOhm | pdf_vision |
| Выходное напряжение | 82 V rms | pdf_vision |
| Выходной ток | 62 A rms / 186 A rms на силовой модуль | pdf_vision |
| Модуль питания | 5kW, пример: 15kV = 3 силовых модуля | pdf_vision |
| Отношение сигнал/шум | > 73 dB | pdf_vision |
| Вес усилителя (10K) | 638 lbs (290 kg) | pdf_vision |
| Вес усилителя (15K) | 661 lbs (300 kg) | pdf_vision |
| Усилитель размеры (ВxШxГ) | 50" (1273 mm) x 24" (600 mm) x 32" (800 mm) | pdf_vision |
| Шейкер размеры (ВxШxГ) | 32.5" (826 mm) x 28.5" (725 mm) x 29.2" (743 mm) | pdf_vision |
| Бловер размеры (ВxШxГ) | 22.3" (567 mm) x 20" (498 mm) x 19.5" (495 mm) | pdf_vision |
| Производитель | Data Physics (UK) Ltd, South Road, Hailsham, East Sussex, BN27 3JJ, UK | pdf_vision |
Документы
Конструкция вибростендов допускает различные варианты исполнения: с пневмоопорами (для изоляции от вертикальной вибрации), с цапфами (для вертикальной и горизонтальной вибрации) или в моноблочном формате со столом скольжения (для испытаний по трём осям).
Макс. усилие (Синус), Н
7 264
Диаметр арматуры, мм
229
Масса арматуры, кг
13,6
Резонанс арматуры +/- 5%, Гц
2 250
Макс. перемещение (пик-пик), мм
Макс. усилие (ШСВ), H
6 670
Макс. ускорение (синус), g
54,5
Макс. скорость, м/с
1,8
Макс. масса изделия, кг
160
Data Physics GW-V1322/DSA5-10K
991,4 Кб
