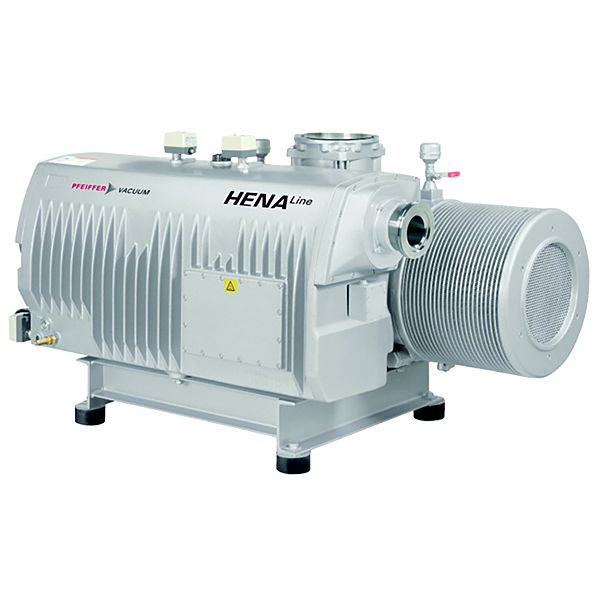

Пластинчато-роторный насос Pfeiffer Vacuum Hena 1000
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (41)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN100 | blms_full |
| Фланец (выход) | DN100 | blms_full |
| Габариты (ДxШxВ), мм | 1841 х 1019 х 1053 | blms_full |
| Вес, кг | 1200 | blms_full |
| Производительность, м³/ч | 1000 | blms_full |
| Мощность, кВт | 22 | blms_full |
| Частота вращения, об/мин | 1000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Предельное давление (без газового балласта), мбар | 1 | blms_full |
| Предельное давление (с газовым балластом), мбар | 1,2 | blms_full |
| Производительность по парам воды, г/ч | 19000 | blms_full |
| Рабочая жидкость | Масло | blms_full |
| Ёмкость масляной системы, л | 30 | blms_full |
| Уровень шума, дБ | ≤82 | blms_full |
| Mains requirement | voltage 50 Hz 380-415/690 V | |
| Ultimate pressure with gas ballast 1.2 hPa | 0.9 Torr | 1.2 mbar | |
| Ultimate pressure without gas ballast 1 hPa | 0.75 Torr | 1 mbar | |
| Weight 1,200 kg | 2,645.52 lb | |
| Please contact us | T +49 6441 802-0 | |
| Модель | Hena 1000, 3-фазный мотор, 380-415/690 В, 50 Гц | pdf_vision |
| Охлаждение (опционально) | Вода | pdf_vision |
| Охлаждение (стандарт) | Воздух | pdf_vision |
| Потребление охлаждающей воды | ca. 8 l/min | pdf_vision |
| Макс. уровень давления без газа балласт | <= 82 lb (A) | pdf_vision |
| Фланец (вход) | DN 160 ISO-K | pdf_vision |
| Фланец (выход) | DN 100 ISO-K (2 x) | pdf_vision |
| Требования к сети: напряжение 50 Гц | 380-415/690 В | pdf_vision |
| Защита мотора | 3TF | pdf_vision |
| Класс защиты | P54 | pdf_vision |
| Количество масла при заполнении | 10 l | pdf_vision |
| Категория защиты | IP 55 | pdf_vision |
| Производительность при 50 Гц | 1000 m3/h | pdf_vision |
| Номинальная мощность при 50 Гц | 22 kW | pdf_vision |
| Скорость вращения при 50 Гц | 1000 min^-1 | pdf_vision |
| Выключатель | Нет | pdf_vision |
| Предельное давление с газом балластом | 1.2 hPa | 0.9 Torr | 1.2 mbar | pdf_vision |
| Предельное давление без газа балластом | 1 hPa | 0.75 Torr | 1 mbar | pdf_vision |
| Вес | 1,200 kg | 2,645.52 lb | pdf_vision |
| Ультимативное давление (PNEUROP) | - | pdf_vision |
| Номер заказа | PK D02 700 | pdf_vision |
Графики / чертежи
performance_chart

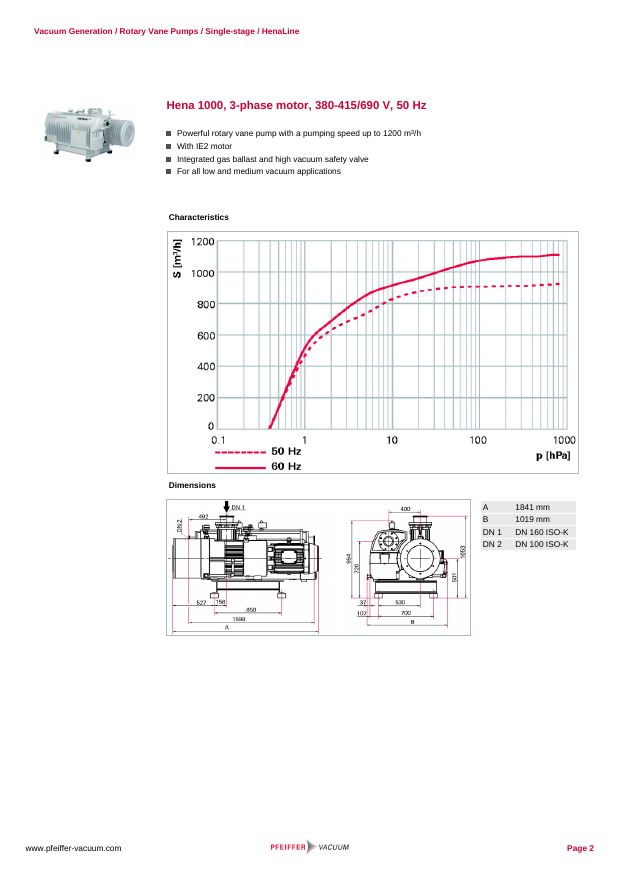

Техническая страница вакуумного насоса Hena 1000: фотография, характеристики, график производительности (S vs p) для 50/60 Гц и габаритный чертёж с размерами
Документы
Преимущества:
• предельный вакуум до 0,2 мбар
• низкий уровень вибраций и шума
• большой интервал между сервисным обслуживанием
• простота обслуживания
Применения:
• электронно-лучевая сварка
• системы напыления
• системы дегазации и вакуумной сушки
• металлургия
• симуляторы космоса
• вакуумные откачные агрегаты серии CombiLine WU и т.д.
Фланец (вход)
DN100
Фланец (выход)
DN100
Габариты (ДxШxВ), мм
1841 х 1019 х 1053
