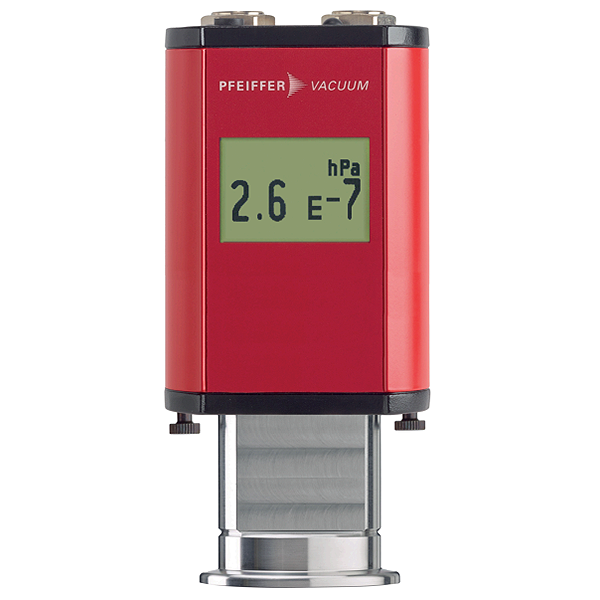

Цифровой вакуумметр Pfeiffer Vacuum DigiLine HPT 200
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (46)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 60 | blms_full |
| Соединительный фланец | DN 25 ISO-KF; DN 40 ISO-KF; DN 40 CF-F | blms_full |
| Диапазон измерений, гПа | 5 · 10⁻¹⁰ – 1 · 10³ | blms_full |
| Макс. температура отжига, °C | ≤ 180 | blms_full |
| Тип сенсора | Pirani / Bayard-Alpert | blms_full |
| Нить накала | Иридий | blms_full |
| Дисплей | Опционально | blms_full |
| Макс. давление, гПа | 4·10³ | blms_full |
| Интерфейс | RS485 (EtherCAT; Profibus; Profinet; Analog 0 – 10 V) | blms_full |
| Temperature | Storage, max 65 °C | |
| Temperature | Storage, min -40 °C | |
| Bakeout temperature at the flange ≤180 °C | ≤356 °F | ≤453.15 K | |
| Pressure max. 4 · 103 hPa | 3 · 103 Torr | 4 · 103 mbar | |
| Relay | Switching voltage 30 V DC / 49 V AC | |
| Relay | Number 2 pcs. | |
| Модель | HPT 200 AR, DN 25 ISO-KF, RS-485, analog, display | pdf_vision |
| Диапазон измерений | 5·10⁻¹⁰ … 1·10² гПа | pdf_vision |
| Материалы, контактирующие со средой | Керамика | Нержавеющая сталь | Вольфрам | Никель | Стекло | pdf_vision |
| Температура запекания на фланце | ≤80 °C | pdf_vision |
| Уплотнение | Металл | pdf_vision |
| Интерфейсы ввода-вывода | RS-485, analog 0–10 V, display | pdf_vision |
| Анод | 130727 | pdf_vision |
| Пользовательский интерфейс | Дисплей | pdf_vision |
| Окружающая температура | 5…60 °C | pdf_vision |
| Дисплей | LCD, с подсветкой | pdf_vision |
| Температура хранения, макс. | 65 °C | pdf_vision |
| Температура хранения, мин. | -40 °C | pdf_vision |
| Точность измерений, диапазон 1 | 10 % (1·10⁻⁹ гПа … 1·10⁻⁴ гПа) | pdf_vision |
| Точность измерений, диапазон 2 | 30 % (1·10⁻⁴ гПа … 1·10² гПа) | pdf_vision |
| Метод измерения | Pirani | Bayard-Alpert | pdf_vision |
| Входное напряжение | 20…30 В DC | pdf_vision |
| Температура запекания на фланце (под напряжением) | ≤180 °C, ≤356 °F, ≤453.15 K | pdf_vision |
| Давление, макс. | 4·10⁵ гПа | 3·10⁵ Torr | 4·10⁵ мбар | pdf_vision |
| Вес | 475 г | pdf_vision |
| Максимальное давление измерения | 4·10⁵ гПа | pdf_vision |
| Цикл измерения | 10 мс | pdf_vision |
| Потребляемая мощность, макс. | 9.3 Вт | pdf_vision |
| Количество нитей накала | 2 | pdf_vision |
| Реле: напряжение переключения | 30 В DC / 49 В AC | pdf_vision |
| Присоединительный фланец | DN 25 ISO-KF | pdf_vision |
| Вес (реле) | 475 г | pdf_vision |
| Реле: количество | 2 шт. | pdf_vision |
| Нить накала | Иридий, покрытый Y₂O₃ | pdf_vision |
| Повторяемость, диапазон 1 | 5 % (1·10⁻⁹ гПа … 1·10⁻⁴ гПа) | pdf_vision |
| Повторяемость, диапазон 2 | 2 % (1·10⁻⁴ гПа … 10 гПа) | pdf_vision |
| Номер для заказа | PT R44 141 A | pdf_vision |
Графики / чертежи
dimension_drawing

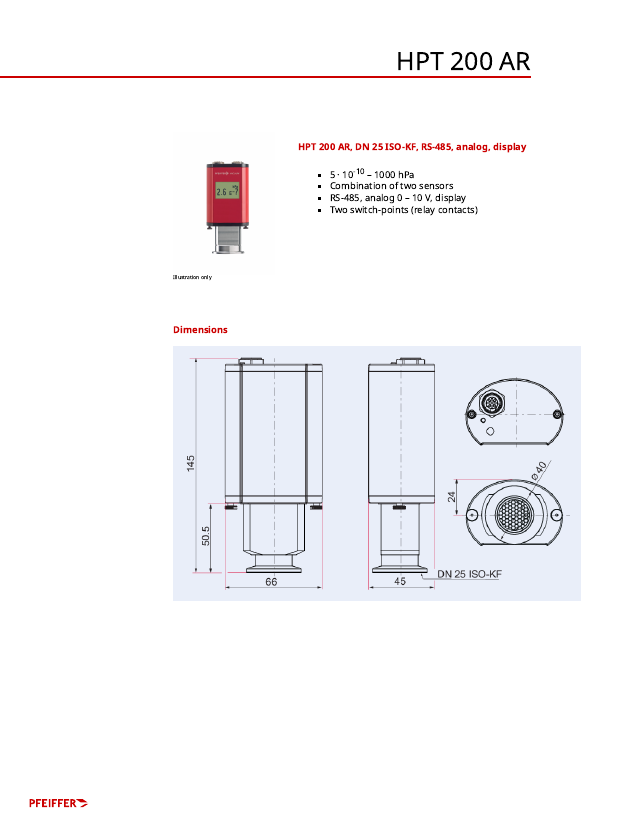

Страница даташита датчика Pfeiffer HPT 200 AR: фото прибора, характеристики и чертёж с габаритными размерами (мм)
Документы
Рабочая температура, °C
5 - 60
Соединительный фланец
DN 25 ISO-KF; DN 40 ISO-KF; DN 40 CF-F
Диапазон измерений, гПа
5 · 10⁻¹⁰ – 1 · 10³
Макс. температура отжига, °C
≤ 180
Тип сенсора
Pirani / Bayard-Alpert
Нить накала
Иридий
Дисплей
Опционально
Макс. давление, гПа
4·10³
Интерфейс
RS485 (EtherCAT; Profibus; Profinet; Analog 0 – 10 V)
Спецификация Pfeiffer Vacuum DigiLine HPT 200
4,2 Мб
