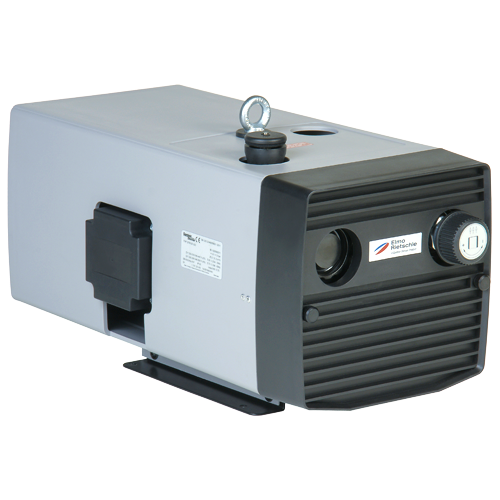

Пластинчато-роторные компрессоры Elmo Rietschle V-DTN 41
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (19)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 47,0 - 48,4 | blms_full |
| Производительность, м³/ч | 43,5 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 200-255 В; 346-440 В | blms_full |
| Мощность, кВт (3~) | 1,5 - 1,85 | blms_full |
| Сила тока, А (3~) | 9,0 / 5,2 | blms_full |
| Избыточное давление, бар (изб.) | 0,7 - 1,0 | blms_full |
| V-DTN 16 | V-DTN 26 | V-DTN 41 | |
| документ | Abmessungen • Dimensions [mm], V-DTN 16/26/41 | pdf_vision |
| A | Ansaugung • Suction | pdf_vision |
| B | Druck-Anschluss • Pressure connection | pdf_vision |
| D | Druck-Regelventil • Pressure regulating valve | pdf_vision |
| E | Kühlluft-Eintritt • Cooling air entry | pdf_vision |
| F | Kühlluft-Ausstritt • Cooling air exit | pdf_vision |
| N | Datenschild • Data plate | pdf_vision |
| Leistungsmessung | m³/h, freie atmosphärische Luft von 1 bar (abs.) und 20°C | pdf_vision |
| dBA | mittlere Belastung, Ansaugen und Ausblasen über Schalldämpfer | pdf_vision |
| Ausgabe | Edition 1.0, 5.7.2017 • D 381-DE | pdf_vision |
Графики / чертежи

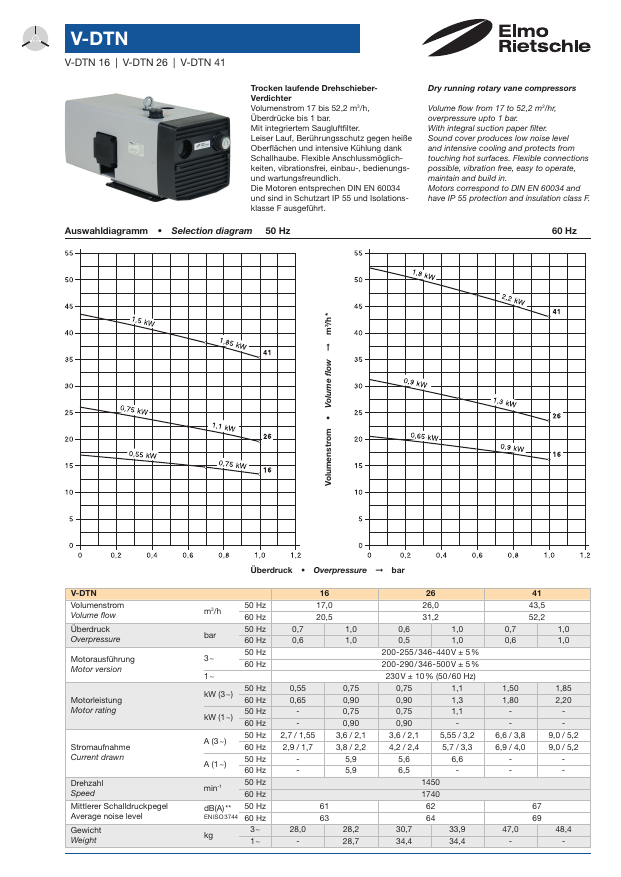

performance_chart
Технический лист компрессоров Elmo Rietsche V-DTN: описание, диаграммы производительности (50/60 Гц) и таблица характеристик

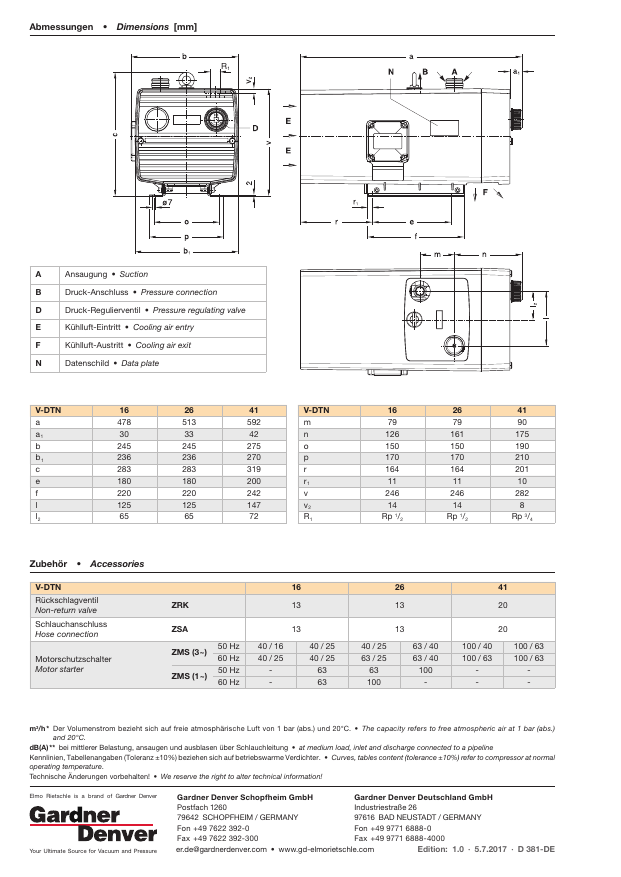

dimension_drawing
Технический чертёж габаритных размеров вакуумного насоса с таблицами размеров (V-DTN 16/26/41), легендой соединений и списком аксессуаров
Документы
Преимущества
Встроенный всасывающий воздушный фильтр
Шумопоглощающий кожух снижает уровень шума, улучшает охлаждение и защищает оператора от прикосновения к горячей поверхностью
Низкая пульсация
Простота установки, эксплуатации и обслуживания
Возможно комплектация штуцером для присоединения гибкого шланга
