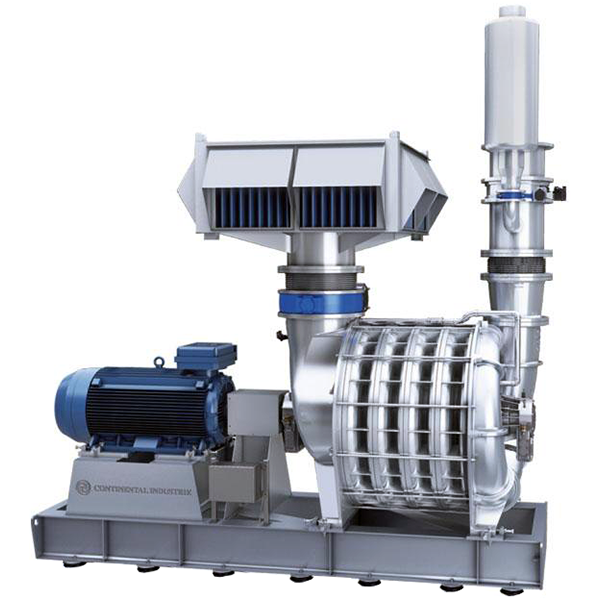

Центробежная воздуходувка Continental Industrie Model 500
Бренд: Continental Industrie ✓ обогащена интересно: producer не найден фото с blms.ru
Характеристики (23)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 500, PN 10 | blms_full |
| Фланец (выход) | DN 450, PN 10 | blms_full |
| Производительность, м³/ч | 40 000 | blms_full |
| Частота вращения, об/мин | 3550 | blms_full |
| Избыточное давление, бар (изб.) | 1,22 | blms_full |
| Число ступеней | от 1 до 7 (литьё) | producer |
| Частота вращения, об/мин | 3570 (прямая передача, 60 Гц) | producer |
| Смазка | масло с постоянным уровнем | producer |
| Диаметр рабочего колеса | 806 мм (31,75") | producer |
| Окружная скорость колеса | 151 м/с | producer |
| Критическая частота вращения, об/мин | 4392 (7 ступеней) | producer |
| Вибродопуск | 4,5 мм/с от пика до пика | producer |
| Концевой вал | 70 мм, стандартный | producer |
| Корпус подшипника | чугун FGL 250 | producer |
| Головки/секции | чугун FGL 250 | producer |
| Поперечина | холоднотянутая сталь A60, Ø20 мм | producer |
| Уплотнение (воздух) | 2 графитовых кольца на каждой стороне | producer |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | producer |
| Подшипники | шариковые 6313 C3 по AFBMA B10 | producer |
| Вал | углеродистая сталь C35 (опция — нержавеющая) | producer |
| Рабочие колёса | алюминий 5754/6082 T6 | producer |
| Постамент двигателя | нержавеющая сталь | producer |
| Шум | соответствует OSHA (возможна сертификация) | producer |
Документы
—
Материал конструкции
Крышки, секции, корпус подшипника: Литый чугун FGL 250
Стяжки: 15/16” (24 мм) диаметр сталь A60
Герметик: Силикон RTV IS502
Уплотнения (воздух): Графитовые кольца на каждом конце
Уплотнения (газ): Четыре графитных кольца на каждом конце с закачиванием инертных газов
Подшипники: Шариковый подшипник 6313 C3 стандарт AFBMA B10
Вал: Углеродистая сталь С35 (возможно исполнение из нержавеющей стали)
Рабочие колёса: Литой алюминий Al Si 10 Mg
Отражательные кольца: Конструкционная сталь
Опора двигателя: UPN валец из углеродистой стали
Установка рамы-основания: Анкорные болты или антивибрационные прокладки
Фланец (вход)
DN 500, PN 10
Фланец (выход)
DN 450, PN 10
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Число ступеней | от 1 до 7 (литьё) | производ. |
| Частота вращения, об/мин | 3570 (прямая передача, 60 Гц) | производ. |
| Смазка | масло с постоянным уровнем | производ. |
| Диаметр рабочего колеса | 806 мм (31,75") | производ. |
| Окружная скорость колеса | 151 м/с | производ. |
| Критическая частота вращения, об/мин | 4392 (7 ступеней) | производ. |
| Вибродопуск | 4,5 мм/с от пика до пика | производ. |
| Концевой вал | 70 мм, стандартный | производ. |
| Корпус подшипника | чугун FGL 250 | производ. |
| Головки/секции | чугун FGL 250 | производ. |
| Поперечина | холоднотянутая сталь A60, Ø20 мм | производ. |
| Уплотнение (воздух) | 2 графитовых кольца на каждой стороне | производ. |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | производ. |
| Подшипники | шариковые 6313 C3 по AFBMA B10 | производ. |
| Вал | углеродистая сталь C35 (опция — нержавеющая) | производ. |
| Рабочие колёса | алюминий 5754/6082 T6 | производ. |
| Постамент двигателя | нержавеющая сталь | производ. |
| Шум | соответствует OSHA (возможна сертификация) | производ. |
Жизненный цикл: active
Факты производителя: Модель 500: 1–7 ступеней, колесо Ø806 мм, подшипники 6313 C3, уплотнения графитовые (воздух) или угольные с инертным газом (газ), вал C35/нерж. 7 типоразмеров от 500.01 (2800 кг) до 500.07 (7600 кг). Скорость 3570 об/мин (наша карточка — 3550, возможно расхождение/50 Гц).
