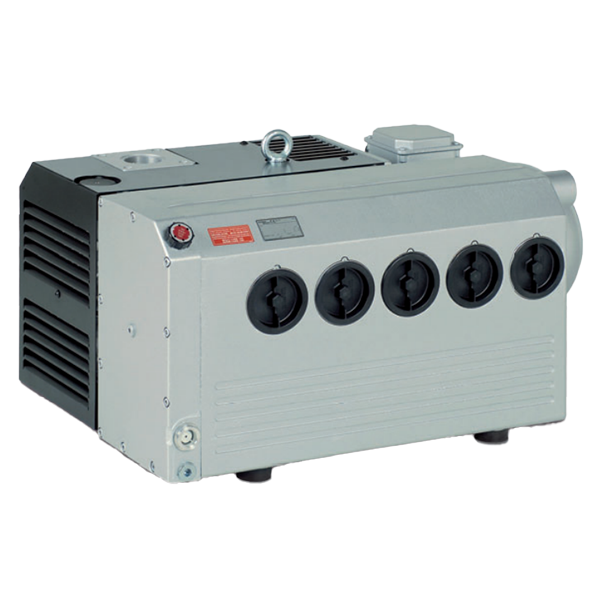

Пластинчато-роторный насос Elmo Rietschle V-VC 303
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (35)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 184 | blms_full |
| Производительность, м³/ч | 300 | blms_full |
| Мощность, кВт | 5,5 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 400-690 В | blms_full |
| Ёмкость масляной системы, л | 8 | blms_full |
| Предельное парциальное давление, мбар (абс.) | 0,1 | blms_full |
| Уровень шума, дБ | 70 | blms_full |
| V-VC 202 | V-VC 303 | |
| Модель | V-VC 202 | V-VC 303 | pdf_vision |
| Тип | Ополифленные пластинчато-роторные вакуумные насосы (Oil-flooded rotary vane vacuum pumps) | pdf_vision |
| Производитель | Elmo Rietsche (Gardner Denver Product) | pdf_vision |
| Номинальная производительность 202, 50 Гц | 200 м³/ч | pdf_vision |
| Номинальная производительность 202, 60 Гц | 240 м³/ч | pdf_vision |
| Номинальная производительность 303, 50 Гц | 300 м³/ч | pdf_vision |
| Номинальная производительность 303, 60 Гц | 360 м³/ч | pdf_vision |
| Конечное давление | 0,1 мбар (абс.) | pdf_vision |
| Конечное давление с газобалластом | 0,5 мбар (абс.) | pdf_vision |
| Напряжение питания | 230/400 В ± 10 % (202), 400/690 В ± 10 % (303) | pdf_vision |
| Мощность двигателя 202 | 4,0 кВт | pdf_vision |
| Мощность двигателя 303 | 5,5 кВт | pdf_vision |
| Потребляемый ток 202, 50 Гц | 14,0 / 8,1 А | pdf_vision |
| Потребляемый ток 202, 60 Гц | - | pdf_vision |
| Потребляемый ток 303, 50 Гц | 10,9 / 6,3 А | pdf_vision |
| Потребляемый ток 303, 60 Гц | - | pdf_vision |
| Частота вращения 50 Гц | 1450 мин⁻¹ | pdf_vision |
| Частота вращения 60 Гц | 1740 мин⁻¹ | pdf_vision |
| Уровень шума 202, 50 Гц | 68 дБ(А) | pdf_vision |
| Уровень шума 202, 60 Гц | 70 дБ(А) | pdf_vision |
| Уровень шума 303, 50 Гц | 70 дБ(А) | pdf_vision |
| Уровень шума 303, 60 Гц | 72 дБ(А) | pdf_vision |
| Масса 202 | 194 кг | pdf_vision |
| Масса 303 | 184 кг | pdf_vision |
| Объем заливки масла | 8 л | pdf_vision |
| Стандарт | EN ISO 3744 | pdf_vision |
Графики / чертежи

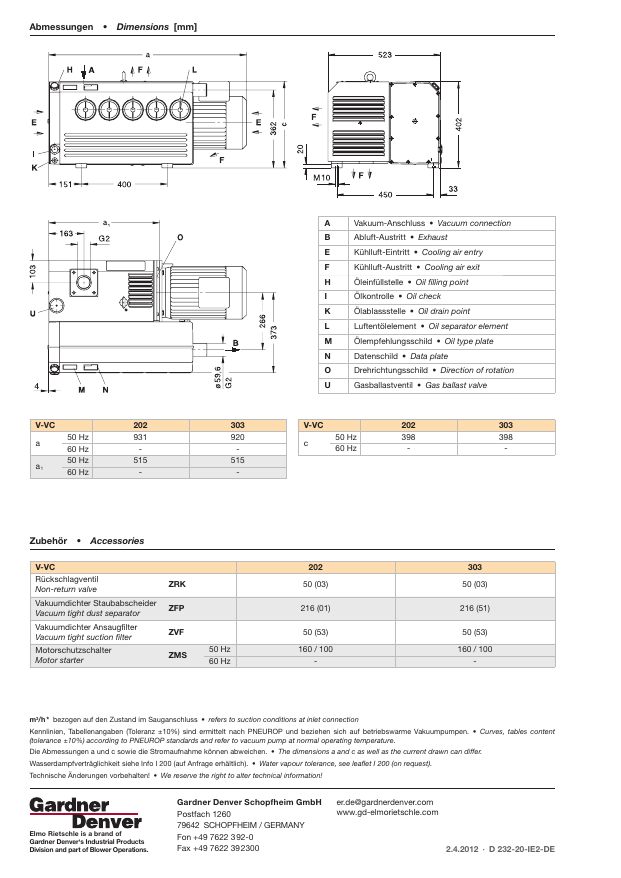

dimension_drawing
Технический паспорт/габаритный чертёж вакуумных насосов V-VC 202/303 (Gardner Denver Schopfheim): чертежи с габаритными размерами в мм, обозначения присоединений (A-O), таблицы размеров, аксессуары (обратный клапан, сепаратор, фильтр, пускатель) и примечания по данным о производительности
Документы
Технические параметры:
• Производительность: от 50 до 1 535 м³/ч
• Предельное парциальное давление: 0,1 мбар (абс.)
Преимущества:
• Маслонаполненный вакуумный пластинчато-роторный насос
• фланцевый двигатель
• Подшипники с обеих сторон ротора
• Масляный / воздушный теплообменник является стандартным
• Модели серии 150 и выше оснащены тонким сетчатым фильтром, вакуумным обратным клапаном, газовым балластным клапаном, защитным кожухом и масляным сепаратором в стандартной комплектации.
• Версия IV предназначена для промышленного применения
• Версия XD предназначена для тяжелых условий эксплуатации
