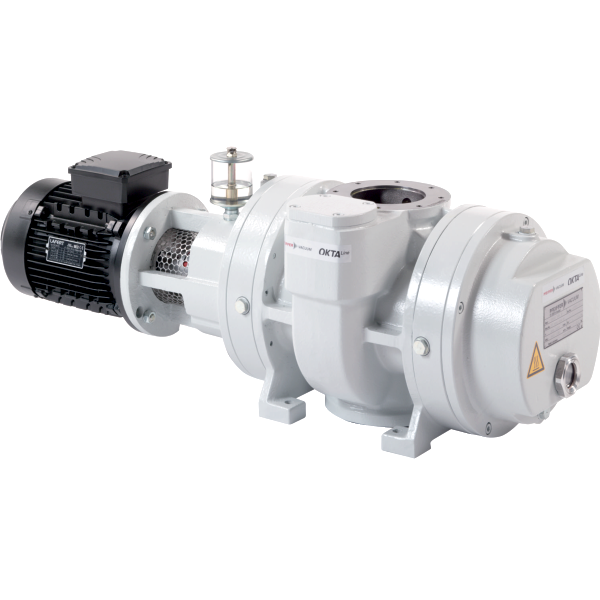

Насос Рутса Pfeiffer Vacuum Okta 500
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (92)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100 ISO-F | blms_full |
| Фланец (выход) | DN 100 ISO-F | blms_full |
| Габариты (ДxШxВ), мм | 915 x 333 x 337 | blms_full |
| Вес, кг | 140 | blms_full |
| Производительность, м³/ч | 280-840 | blms_full |
| Мощность, кВт | 1,5 | blms_full |
| Частота вращения, об/мин | 3 000 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻² | blms_full |
| Напряжение, В | 230-400 | blms_full |
| Уровень шума, дБ | 75 | blms_full |
| Okta 500, roots vacuum pump, 230/400 V, 50 Hz | 265/460 V, | |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Differential pressure at the overflow valve 75 hPa | 56.25 Torr | 75 mbar | |
| Leak rate 1 · 10-3 Pa m3/s | 7.5 · 10-3 Torr l/s | | |
| Mains requirement | voltage 50 Hz 230/400 V | |
| Mains requirement | voltage 60 Hz 265/460 V | |
| Nominal pumping speed 280-840 m³/h | 164.81-494.42 cfm | | |
| Nominal pumping speed at 50 Hz 560 m³/h | 329.62 cfm | 9,333.33 l/min | |
| Nominal pumping speed at 60 Hz 670 m³/h | 394.36 cfm | 11,166.67 l/min | |
| Nominal pumping speed max. 840 m³/h | 494.42 cfm | 14,000 l/min | |
| Nominal pumping speed min. 280 m³/h | 164.81 cfm | 4,666.67 l/min | |
| Nominal rotation speed at 50 Hz 3,000 rpm | 3,000 min-1 | |
| Nominal rotation speed at 60 Hz 3,600 rpm | 3,600 min-1 | |
| Rotation speed 1,500-4,500 rpm | 1,500-4,500 min-1 | |
| Voltage | Range ±5% | |
| Weight | with motor 140 kg | 308.64 lb | |
| Frequency converter Okta 500/M | Okta 600/M | |
| Blank flange set for Okta 300/M | Okta 500/M | | |
| Okta 600/M | Okta 800/M, Stainless steel PP 042 664 -T | |
| Blank flange set for Okta 300/M | Okta 500/M | | |
| Okta 600/M | Okta 800/M, DN ISO-K (stainless | |
| Okta 800/M | Okta 1000/M | Okta 2000/M | Okta | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Okta 800/M | Okta 1000/M, 35 mm PP 041 454 -T | |
| Claw set for Okta 300/M | Okta 500/M | Okta | |
| Claw set for Okta 300/M | Okta 500/M | Okta | |
| Screw set for Okta 300/M | Okta 500/M | Okta | |
| Screw set for Okta 300/M | Okta 500/M | Okta | |
| Screw set for Okta 300/M | Okta 500/M/ATEX | | |
| Okta 600/M | Okta 800/M, DN PN16, Zinc- | |
| for Okta 300/M | Okta 500/M | Okta 500 G | | |
| Okta 600/M | Okta 800/M | Okta 1000/M | Okta | |
| Sprayer DN ISO-F for Okta 300/M | Okta 500/M | |
| Okta 300/M | Okta 500/M | Okta 600/M | Okta | |
| Splinter shield for Okta 300/M | Okta 500/M | | |
| Okta 600/M | Okta 800/M | Okta 500 G PP 030 149 AX | |
| Okta 600/M | Okta 800/M PP 042 350 -X | |
| Please contact us | T +49 6441 802-0 | |
| Название | Okta 500, roots vacuum pump, 230/400 V, 50 Hz | 265/460 V, 60 Hz | pdf_vision |
| Тип | Вакуумный насос Рутца высокой производительности | pdf_vision |
| Быстрота откачки | 280 to 840 m³/h | pdf_vision |
| Двигатель | 3-phase motor, IE3 | pdf_vision |
| Защита от перегрева | Integrby pass valve | pdf_vision |
| Область применения | Низкий и средний вакуум | pdf_vision |
| Температура окружающей среды | 5-40 °C | 41-104 °F | 278-313 K | pdf_vision |
| Охлаждение | standard | pdf_vision |
| Перепад давления при перепускном клапане | 75 hPa | 56.25 Torr | 75 mbar | pdf_vision |
| Максимальный перепад давления | 75 hPa | pdf_vision |
| Габариты (Д х Ш х В) | 915 x 353 x 337 mm / 36.02 x 13.11 x 13.27 inch | pdf_vision |
| Уровень звуковой мощности (EN ISO 2151) при 10 гПа | 75 дБ(А) | pdf_vision |
| Уровень звуковой мощности (EN ISO 2151) при 1 гПа | 70 дБ(А) | pdf_vision |
| Фланец (вход) | DN 100 ISO-F | pdf_vision |
| Фланец (выход) | DN 100 ISO-F | pdf_vision |
| Размер A | 915 mm | pdf_vision |
| Размер B | 352 mm | pdf_vision |
| Размер C | 337 mm | pdf_vision |
| Размер D | 183 mm | pdf_vision |
| Продукт | Okta 500, roots vacuum pump, 230/400 V, 50 Hz / 265/460 V, 60 Hz | pdf_vision |
| Leak rate | 1 · 10⁻³ Pa m³/s | 7.5 · 10⁻³ Torr l/s | pdf_vision |
| Mains requirement: voltage 50 Hz | 3 · 400 V | pdf_vision |
| Mains requirement: voltage 60 Hz | 265/460 V | pdf_vision |
| Motor protection | 3TF | pdf_vision |
| Nominal pumping speed 50 Hz | 280–840 m³/h | 164.81–494.42 cfm | pdf_vision |
| Nominal pumping speed 60 Hz | 4,666.67–14,000.00 l/min | 9,333.33 l/min | pdf_vision |
| Nominal pumping speed at 50 Hz | 670 m³/h | 394.36 cfm | 11,166.67 l/min | pdf_vision |
| Nominal pumping speed max. | 840 m³/h | 494.42 cfm | 14,000.00 l/min | pdf_vision |
| Nominal pumping speed min. | 280 m³/h | 164.81 cfm | 4,666.67 l/min | pdf_vision |
| Nominal rotation speed at 50 Hz | 3,000 rpm | 3,000 min⁻¹ | pdf_vision |
| Nominal rotation speed at 60 Hz | 3,600 rpm | 3,600 min⁻¹ | pdf_vision |
| Operating fluid | PF3 | pdf_vision |
| Operating fluid filling | 1.5 l | pdf_vision |
| Protection category | IP55 | pdf_vision |
| Rated power 50 Hz | 1.5 kW | pdf_vision |
| Rated power 60 Hz | 1.8 kW | pdf_vision |
| Rotation speed | 1,500–4,500 rpm | 1,500–4,500 min⁻¹ | pdf_vision |
| Version | Standard with motor | pdf_vision |
| Voltage: Range | ± 5 % | pdf_vision |
| Weight: with motor | 140 kg | 308.64 lb | pdf_vision |
| Order number | Okta 500 — PM W31 000 | pdf_vision |
Документы
• Скорость откачки от 280 до 840 м3/ч:
• Самое высокое значение сжатия среди конкурентов
• Встроенный перепускной клапан (защищает от перегрузки)
• Без потребление охлаждающей жидкости
• 3-фазный двигатель, IE3
• Применение в низком и среднем вакууме
Фланец (вход)
DN 100 ISO-F
Фланец (выход)
DN 100 ISO-F
Габариты (ДxШxВ), мм
915 x 333 x 337
