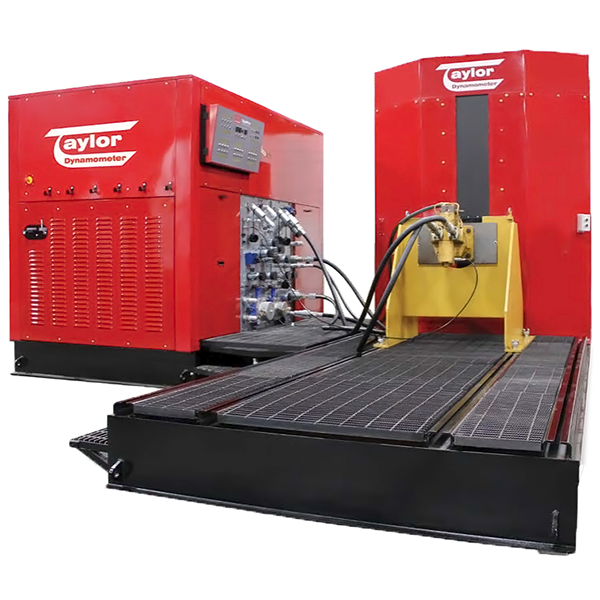

Стенд для гидравлических испытаний HTC 400
Бренд: — PDF частично фото с blms.ru
Характеристики (41)
| Параметр | Значение | Источник |
|---|---|---|
| Мощность, л.с. | 400 | blms_full |
| Макс. крутящий момент, Н·м | 1700 | blms_full |
| Мощность, кВт | 298 | blms_full |
| Частота вращения, об/мин | 3400 | blms_full |
| Расход охлаждающей жидкости, л/мин | 151 | blms_full |
| Ёмкость масляной системы, л | 1380 | blms_full |
| Макс. температура рабочей жидкости, °C | 82 | blms_full |
| Макс. нагрузка, кг | 9072 | blms_full |
| Размер стола, мм | 3660 x 1930 | blms_full |
| SERVICE IN Shipping Weight (approximate) | 35,000 lb (15,875 kg) | |
| heated reservoir | 20 hp (15 kW) heater in component reservoir | pdf_vision |
| component cooling loop | 80 gpm to 425 psi (303 lpm to 30 bar), closed loop pumps testing | pdf_vision |
| positive displacement work table pump | Predictable and reliable work table scavenging | pdf_vision |
| work table size | 144 x 76 in (366 x 193 cm) | pdf_vision |
| work table volume | minimum 50 gal. (189 l); maximum 175 gal. (662 l) | pdf_vision |
| load capacity | 20,000 lb (9,072 kg) | pdf_vision |
| hydraulic oil | Hydrocarbon (Buna compatible), ISO grade VG32 or VG46 | pdf_vision |
| hydraulic oil viscosity | ISO grade VG32 or VG46 SUS (12 mm^2/s) through temperature range | pdf_vision |
| hydraulic oil max temperature | 180°F (82°C) | pdf_vision |
| hydraulic oil total volume | 550 gal. (2,100 l) | pdf_vision |
| dynpro data acquisition | 1-PC with 2 monitors | pdf_vision |
| dynpro inputs | 24 analog input channels, 12 frequency inputs, dual LCD modules | pdf_vision |
| network | Wireless router, USB to PC, TCM capable, Ethernet | pdf_vision |
| continuous torque 1 | 1 - 1,255 (1,700) lb-ft (Nm), 3,400 RPM, baseline 1,317 | pdf_vision |
| torque note | Torque begins to reduce | pdf_vision |
| electrical supply 400 VAC | 593 Amps, main disconnect 800 Amp | pdf_vision |
| electrical supply 460 VAC | 516 Amps, main disconnect 700 Amp | pdf_vision |
| electrical supply 575 VAC | 413 Amps, main disconnect 600 Amp | pdf_vision |
| electrical supply note | 50 Hz or 60 Hz, 3-phase, configurable for most 3-phase AC electrical supplies | pdf_vision |
| variable pump | 1, 0-82 gpm, 550-6,000 psi (28-414 bar), not filtered | pdf_vision |
| variable pump loop | 1, 0-510 (0-1,929) gpm (lpm), up to 5,000 psi by itself, filtered | pdf_vision |
| case drain pumps | 1, 0-5.5 (0-20.8) gpm, operates simultaneously, 5,000 psi (345 bar) and below | pdf_vision |
| cooling loop | 3, 0-3 (0-11) gpm, 0-675 (0-46.7) psi, 5,000 psi (345 bar) and below, filtered | pdf_vision |
| lube for bearings | 1, 0-12 (0-45) gpm, 5,000 psi, filtered | pdf_vision |
| rectifier flow loop | 1, 5-160 (19-606) gpm (lpm), non-loadable, 6,000 psi (414 bar) | pdf_vision |
| flow loop 1 | 1, 5-210 (19-793) gpm (lpm), non-loadable, 6,000 psi (414 bar) | pdf_vision |
| flow loop 2 | 1, 5-160 (19-606) gpm (lpm), loadable, 6,000 psi (414 bar), includes margin valve | pdf_vision |
| flow loop 3 | 1, 5-210 (19-793) gpm (lpm), loadable, 6,000 psi (414 bar) | pdf_vision |
| case drain 1 | 1, 0.5-5 (1.9-19) gpm (lpm), non-loadable, 70 psi (5 bar) | pdf_vision |
| case drain 2 | 1, 3-15 (8-56) gpm (lpm), non-loadable, 70 psi (5 bar) | pdf_vision |
| contact | (414) 755-0040 www.taylordyno.com | pdf_vision |

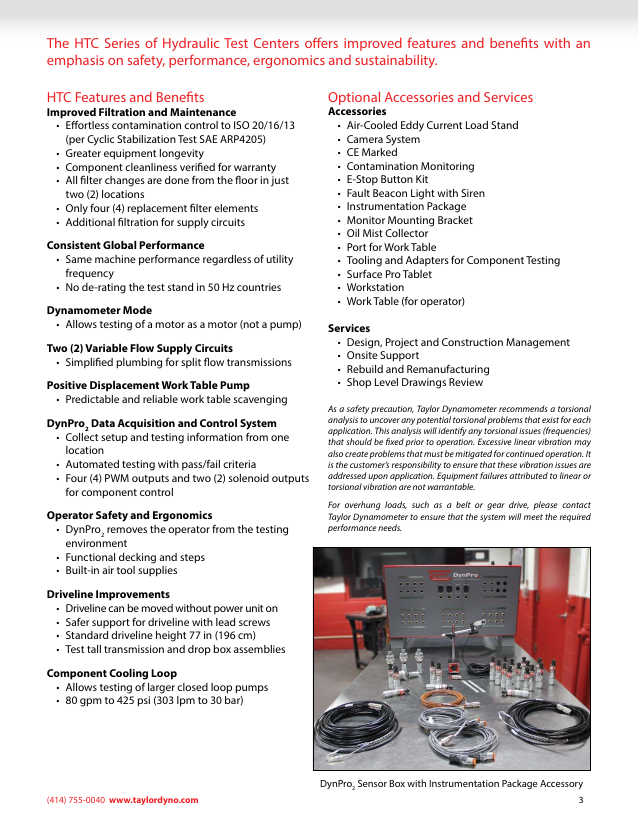

Документы
Стенд на 400 л.с. (298 кВт) предназначен для тех, кто испытывает и обслуживает компоненты больших смешивающих машин и больших экскаваторов от различных производителей.
Возможности тестирования включают:
трансмиссии, приводы и коробки передач;
гидравлические сервомоторы;
гидравлические цилиндры;
блоки клапанов;
преобразователи крутящего момента (гидротрансформаторы);
шестерёночные/зубчатые насосы;
пластинчато-роторные насосы;
гидростатические насосы.
Стенд обеспечивает замкнутый контур для управление скоростью тестируемого привода и стабилизатора потока вещества (выпрямителя) для замкнутых насосных систем.
В комплектацию стенда входит:
гравитационная (прямоточную) подача;
герметизированные каналы с давлением от 0 до 85 галлонов/с (321 л/с) и 0 - 6000 фунтов/кв. дюйм (41369 кПа);
циркуляционные контуры;
напорные каналы для мониторинга и управления давлением в нагнетательных узлах;
встроенн
