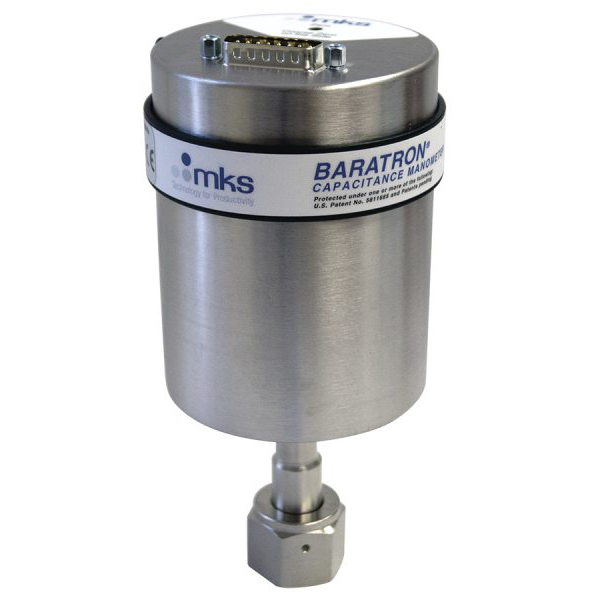

Баратрон MKS Instruments Baratron 628H
Бренд: MKS PDF интересно: producer не найден фото с blms.ru
Характеристики (25)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 15 – 40 | blms_full |
| Соединительный фланец | 1/2'', NW16-KF, NW25-KF | blms_full |
| Время прогрева, мин. | 120 - 240 | blms_full |
| Диапазон измерений, Torr | 0.05, 0.1, 0.25, 1, 2, 10, 20, 100, 1000, 2000, 5000, 10000, 15000, 20000, 25000 | blms_full |
| Точность, % | 0,25; 0,50 | blms_full |
| Предельное избыточное давление, кПа | 310 | blms_full |
| Accuracy 1 - 25,000 Tor | 0.50% of Reading for 0.25, 0.1, and 0.05 Torr | |
| Torr | and 0.02% of Full Scale/°C for 0.05 Torr | |
| Output Signal Pressure | 0 to +10 VDC into >10K Ω load | |
| Full Scale Ranges | 0.05, 0.1, 0.25, 1, 2, 10, 20, 100, 1000, 2000, 5000, 10000, 15000, 20000, 25000 Torr | pdf_vision |
| Resolution | 0.001% of Full Scale (0.002% of Full Scale for 0.05 Torr) | pdf_vision |
| Temperature Coefficients - Span | 0.02% of Reading/°C | pdf_vision |
| Ambient Operating Temperature | 15°C to 50°C | pdf_vision |
| Volume | 6.3 cc | pdf_vision |
| Warm-Up Time | 2 hours for 1 - 25,000 Torr ranges, 4 hours for ranges < 1 Torr | pdf_vision |
| Overpressure Limit | 45 psia (310 kPa) or 120% Full Scale, whichever is greater | pdf_vision |
| Materials Exposed to Gases | Inconel | pdf_vision |
| Input Power Required | ±15 VDC, ±5% @ 0.8 Amps (max.) | pdf_vision |
| Output Signal | Pressure: 0 to +10 VDC into >10K Ω lead | pdf_vision |
| Fittings Standard | 1/2" (12.7 mm) OD tube | pdf_vision |
| Fittings Optional | 8 VCR™ and 8 VCO™ female, NW16 KF and NW25 KF, 1.33" OD CF and 2.75" OD CF | pdf_vision |
| Compliance | CE | pdf_vision |
| Semiconductor Switch - Current Charge Capacity | 120mA max. | pdf_vision |
| Semiconductor Switch - Switch on Resistance | 20 Ω max. @ 120mA, 50°C | pdf_vision |
| Semiconductor Switch - Open Circuit Voltage | 28V max. | pdf_vision |
Графики / чертежи

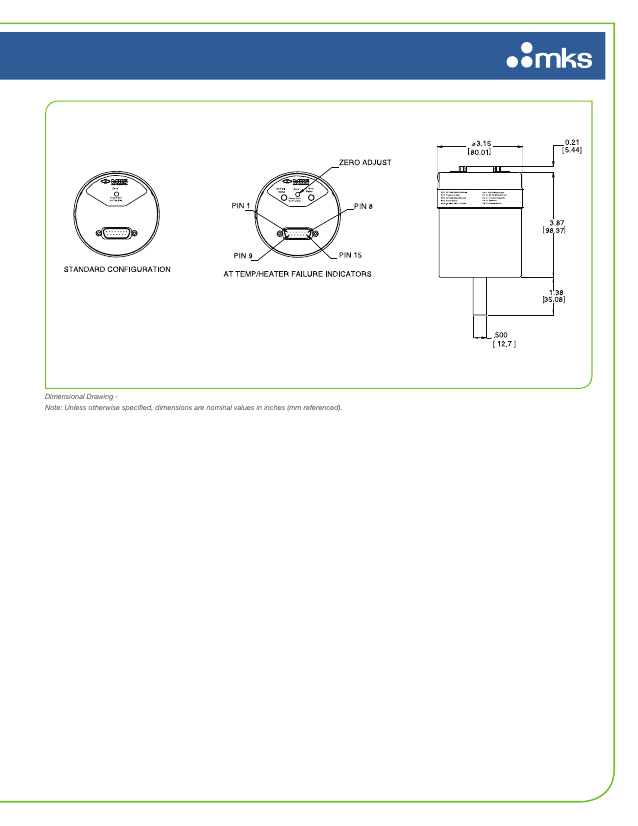

dimension_drawing
Чертёж датчика MKS: виды спереди с разъёмами и нулевой настройкой, габаритные размеры в дюймах/мм
Документы
Рабочая температура, °C
15 – 40
Соединительный фланец
1/2'', NW16-KF, NW25-KF
Время прогрева, мин.
120 - 240
Диапазон измерений, Torr
0.05, 0.1, 0.25, 1, 2, 10, 20, 100, 1000, 2000, 5000, 10000, 15000, 20000, 25000
Точность, %
0,25; 0,50
Предельное избыточное давление, кПа
310
Спецификация MKS Instruments Baratron 628H
2,1 Мб
