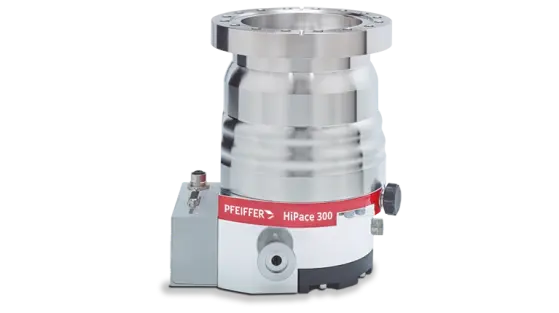

Турбомолекулярный насос Pfeiffer Vacuum HiPace 300 H
Бренд: Pfeiffer ✓ обогащена PDF
Характеристики (48)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 100 ISO-K/ISO-F/CF-F | blms_full |
| Фланец (выход) | DN 16 ISO-KF, G 1/4" | blms_full |
| Вес, кг | 6,2 | blms_full |
| Скорость откачки по N₂, л/с | 260 | blms_full |
| Скорость откачки по H₂, л/с | 220 | blms_full |
| Скорость откачки по He, л/с | 255 | blms_full |
| Скорость откачки по Ar, л/с | 255 | blms_full |
| Коэффициент сжатия N₂ | 1 · 10¹³ | blms_full |
| Коэффициент сжатия H₂ | 1 · 10⁷ | blms_full |
| Коэффициент сжатия He | 2.5 · 10⁹ | blms_full |
| Коэффициент сжатия Ar | 1 · 10¹³ | blms_full |
| Производительность по N₂, мбар·л/с | 1,5 | blms_full |
| Производительность по H₂, мбар·л/с | 10 | blms_full |
| Производительность по He, мбар·л/с | 3,5 | blms_full |
| Производительность по Ar, мбар·л/с | 0,5 | blms_full |
| Предельное остаточное давление N₂, мбар | 30 | blms_full |
| Время запуска, мин. | 3,5 | blms_full |
| Вариант монтажа | В любом положении | blms_full |
| Уровень шума, дБ | 50 | blms_full |
| Интерфейс | RS-485, дистанционно | blms_full |
| Модель | HiPace 300 H | pdf_vision |
| Тип | Турбомолекулярный вакуумный насос | pdf_vision |
| Быстрота действия для N₂ | 260 л/с | pdf_vision |
| Быстрота действия для H₂ | 220 л/с | pdf_vision |
| Быстрота действия для He | 255 л/с | pdf_vision |
| Быстрота действия для Ar | 255 л/с | pdf_vision |
| Степень сжатия для N₂ | 1 × 10⁹ | pdf_vision |
| Степень сжатия для H₂ | 1 × 10⁴ | pdf_vision |
| Степень сжатия для He | 2.5 × 10⁵ | pdf_vision |
| Степень сжатия для Ar | 1 × 10⁷ | pdf_vision |
| Газовый поток при конечной частоте вращения, N₂ | 15 hPa·л/с | pdf_vision |
| Газовый поток при конечной частоте вращения, H₂ | 10 hPa·л/с | pdf_vision |
| Газовый поток при конечной частоте вращения, He | 3.5 hPa·л/с | pdf_vision |
| Газовый поток при конечной частоте вращения, Ar | 9.5 hPa·л/с | pdf_vision |
| Форвакуум макс. для N₂ | 30 hPa | pdf_vision |
| Время запуска | 3.5 мин | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 50 дБ(A) | pdf_vision |
| Масса, ок. | 6.9 кг | pdf_vision |
| Производитель | Pfeiffer Vacuum + Fab Solutions (часть Busch Group) | pdf_vision |
| Дата | 15.09.2025 | pdf_vision |
| Страница | 2/3 | pdf_vision |
| Модель | HiPace 300 H | pdf_vision |
| Тип | Турбомолекулярный вакуумный насос | pdf_vision |
| Производитель | Pfeiffer Vacuum + Fab Solutions (часть Busch Group) | pdf_vision |
| Стандартный коммуникационный интерфейс | RS-485, remote | pdf_vision |
| Ориентация монтажа | произвольная (arbitrary) | pdf_vision |
| Впуск/выпуск газа | DN 100 ISO-K/ISO-F/CF-F / DN 16 ISO-KF / G 1/4" | pdf_vision |
| Дата | 15.09.2025 | pdf_vision |
Документы
📄 Product_Leaflet_HiPace_300_H_Global_EN.pdf 📄 Instruction_Manual_HiPace_300_H_with_TC_110_DE_de_EN_en.pdf
• Самый высокий уровень сжатия для легких газов
• Идеально подходит для высокого и сверхвысокого вакуума
• Лучшие показатели достижения сверхвысокого вакуума даже в сочетании с мембранными насосами до 10
-11
мбар
Высокий коэффициент сжатия обеспечивает низкий фон в камере, что идеально подходит для работы в масс-спектрометрах и ускорителях.
Особенностью конструкции турбомолекулярных насосов серии HiPace 300 H является технология гибридного подвеса ротора. Это сочетание керамического шарикового подшипника установленного в форвакуумной зоне и магнитного радиального подшипника на стороне высокого вакуума, который радиально центрирует ротор. Небольшой безмасляный защитный подшипник находится внутри статора магнитного подшипника. При нормальной работе вал свободно вращается внутри подшипника. В случае сильных радиальных ударов защитный подшипник стабилизирует ротор, при этом вращаясь только в
Обогащение
Официальная страница: https://www.pfeiffervacuum.com/at/de/product/hipace-300-h.html
