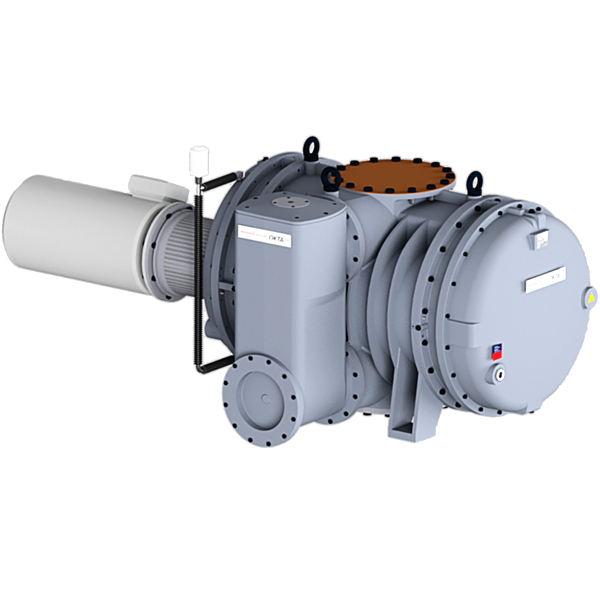

Насос Рутса Pfeiffer Vacuum Okta 18000
Бренд: Pfeiffer ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (61)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 400 PN 10 | blms_full |
| Фланец (выход) | DN 400 PN 10 | blms_full |
| Габариты (ДxШxВ), мм | 2789 x 1463 x 1099 | blms_full |
| Вес, кг | 3225 | blms_full |
| Производительность, м³/ч | 7 310 - 27 400 | blms_full |
| Мощность, кВт | 45 | blms_full |
| Класс защиты | IP55 | blms_full |
| Температура окр. среды, °C | 5 - 40 | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Номинальная частота вращения, об/мин | 1 500 / 1 800 | blms_full |
| Уровень герметичности, мбар·л/с | 1·10⁻² | blms_full |
| Рабочая жидкость | Масло | blms_full |
| Ёмкость масляной системы, л | 68 | blms_full |
| Напряжение, В | 400-690 | blms_full |
| Уровень шума, дБ | 79 | blms_full |
| V, 50 Hz | 460 V, 60 Hz | |
| Okta 18000, Roots pump, 400/690 V, 50 Hz | 460 V, 60 Hz | |
| For mains voltage | 400 V, 50 Hz respectively 460 V, 60 Hz | |
| Ambient temperature 5-40 °C | 41-104 °F | 278-313 K | |
| Differential pressure at the overflow valve 7 hPa | 5.25 Torr | 7 mbar | |
| Mains requirement | voltage 50 Hz 400/690 V | |
| Mains requirement | voltage 60 Hz 460 V | |
| Nominal pumping speed at 50 Hz 18,270 m³/h | 10,753.72 cfm | 304,500 l/min | |
| Nominal pumping speed at 60 Hz 21,925 m³/h | 12,905.06 cfm | 365,416.67 l/min | |
| Nominal pumping speed max. 27,400 m³/h | 16,127.64 cfm | 456,666.67 l/min | |
| Nominal pumping speed min. 7,310 m³/h | 4,302.67 cfm | 121,833.33 l/min | |
| Nominal rotation speed at 50 Hz 1,500 rpm | 1,500 min-1 | |
| Nominal rotation speed at 60 Hz 1,800 rpm | 1,800 min-1 | |
| Rotation speed 1,200-2,250 rp | 1,200-2,250 min-1 | |
| Voltage | Range ±5 % | |
| Weight | with motor 3,225 kg | 7,109.84 lb | |
| Temperature Sensor for Okta 8000 | 18000 | | |
| Please contact us | T +49 6441 802-0 | |
| Модель | Okta 18000, Roots pump, 400/690 V, 50 Hz, 400/690 V, 60 Hz | pdf_vision |
| Макс. дифференциальное давление | 7 hPa | pdf_vision |
| Габариты (Д x Ш x В) | 2.789 мм x 1.463 мм x 1.099 мм | 109.8 дюйма x 57.6 дюйма x 43.27 дюйма | pdf_vision |
| Уровень эмиссии шума (EN ISO 2151) при давлении на впуске 10 | 70 дБ(A) | pdf_vision |
| Уровень эмиссии шума (EN ISO 2151) при давлении на впуске 1 | 75 дБ(A) | pdf_vision |
| Фланец (вход) | DN 400 PN 10 | pdf_vision |
| Фланец (выход) | DN 400 PN 10 | pdf_vision |
| Утечка | 1 x 10^-7 мбар л/с | 7.5 x 10^-7 Torr л/с | pdf_vision |
| Требования к электропитанию, напряжение 50 Гц | 400/690 В | pdf_vision |
| Требования к электропитанию, напряжение 60 Гц | 690 В | pdf_vision |
| Защита двигателя | 315 | pdf_vision |
| Номинальная скорость вращения | 2.910-2.750-2.400 мин^-1 | 4.302.67-16.127.64 cfm | pdf_vision |
| Номинальная скорость откачки при 50 Гц | 18.270 м³/ч | 10.753,72 cfm | 304.500 л/мин | pdf_vision |
| Номинальная скорость откачки при 60 Гц | 21.525 м³/ч | 12.905,06 cfm | 358.416,67 л/мин | pdf_vision |
| Макс. номинальная скорость откачки | 27.400 м³/ч | 16.127,64 cfm | 456.666,67 л/мин | pdf_vision |
| Мин. номинальная скорость откачки | 7.310 м³/ч | 4.302,67 cfm | 121.833,33 л/мин | pdf_vision |
| Номинальная скорость вращения при 50 Гц | 1.500 мин^-1 | pdf_vision |
| Номинальная скорость вращения при 60 Гц | 1.800 мин^-1 | pdf_vision |
| Рабочая жидкость | 55 | pdf_vision |
| Заправка рабочей жидкости | 68 л | pdf_vision |
| Класс защиты | IP55 | pdf_vision |
| Номинальная мощность при 50 Гц | 45 кВт | pdf_vision |
| Номинальная мощность при 60 Гц | 52 кВт | pdf_vision |
| Скорость вращения | 1.200-2.250 rpm | 1.200-2.250 мин^-1 | pdf_vision |
| Версия | Стандарт с мотор | pdf_vision |
| Диапазон напряжений | 45 % | pdf_vision |
| Вес с мотором | 3.225 кг | 7.109,84 фунта | pdf_vision |
| Номер для заказа | Okta 18000 — PP W60 000 | pdf_vision |
Графики / чертежи
performance_chart

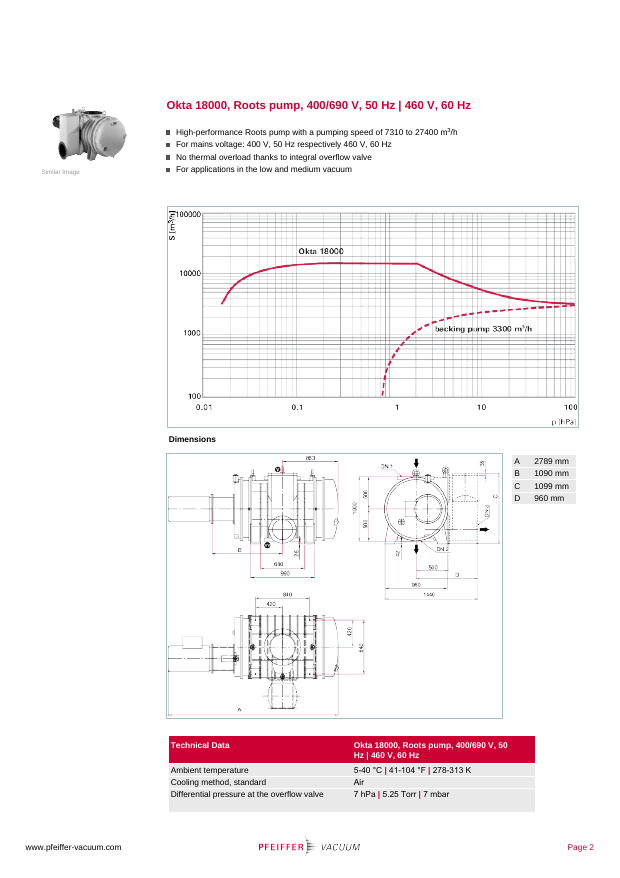

Техническая страница datasheet насоса Okta 18000: фото, график быстроты откачки, чертёж габаритов и таблица характеристик
Документы
• Скорость откачки от 7 310 до 27 400 м3/ч:
• Самое высокое значение сжатия среди конкурентов
• Встроенный перепускной клапан (защищает от перегрузки)
• Без потребление охлаждающей жидкости
• Применение в низком и среднем вакууме
• Для сети 400 В
Фланец (вход)
DN 400 PN 10
Фланец (выход)
DN 400 PN 10
Габариты (ДxШxВ), мм
2789 x 1463 x 1099
Жизненный цикл: active
