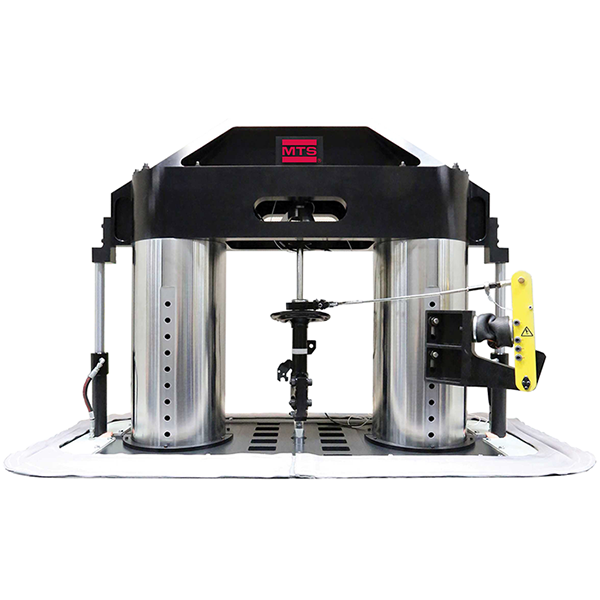

Система испытаний амортизаторов MTS Systems Model 853
Бренд: MTS Systems ✓ обогащена PDF частично фото с blms.ru
Характеристики (29)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. скорость, м/с | 4 | blms_full |
| Ход, мм | 200 | blms_full |
| Динамическая нагрузка, кН | 17,8 - 26,7 | blms_full |
| Скорость при макс. нагрузке, м/сек | 2,5 | blms_full |
| Частотная характеристика, Гц | 100 | blms_full |
| Полоса измерения для испытаний на вибрацию, Гц | ≤ 800 | blms_full |
| Контроль температуры образца | бесконтактный ИК‑датчик | blms_full |
| Датчик нагрузки, кН | 25 | blms_full |
| Уровень шума, дБ | <60 | blms_full |
| Total Harmonic Distortion (THD) | <1% up to 200 Hz excitation frequency | |
| Noise Level (typical) | < 60 dBA without acoustic chamber | |
| testing technologies | The Model 853 employs full-featured MTS Damper software and is driven by a | |
| Модель | Model 853 Damper NVH | pdf_vision |
| Частотная характеристика (реальное замкнутое управление), Гц | 100 | pdf_vision |
| Полоса измерений вибраций (чудак/гул), Гц | 5-800 | pdf_vision |
| Общее гармоническое искажение (THD) | < 1% до 200 Гц командной/ответной частоты | pdf_vision |
| Разрешение цифрового энкодера | 10 нм | pdf_vision |
| Уровень шума (типичный), дБА | <60 | pdf_vision |
| Уровень шума с акустической камерой (типичный), дБА | <42 | pdf_vision |
| Поддерживаемые формы сигналов | Sine, Triangle, Square, Frequency Sweep, Custom Profile | pdf_vision |
| Программное обеспечение | 785 MFT, MTS Damper RPC Connect | pdf_vision |
| Динамическая нагрузка (Model 853.018), кН | 17.8 | producer |
| Динамическая нагрузка (Model 853.027), кН | 26.7 | producer |
| Динамическая нагрузка (Model 853.027), lbf | 6000 | producer |
| Пиковая скорость, in/sec | 157 | producer |
| Скорость при пиковой нагрузке, in/sec | 98 | producer |
| Ход, дюйм | 8.7 | producer |
| Контроль температуры двигателя | бесконтактный ИК-датчик | producer |
| Разрешение цифрового энкодера, мкм | 10 | producer |

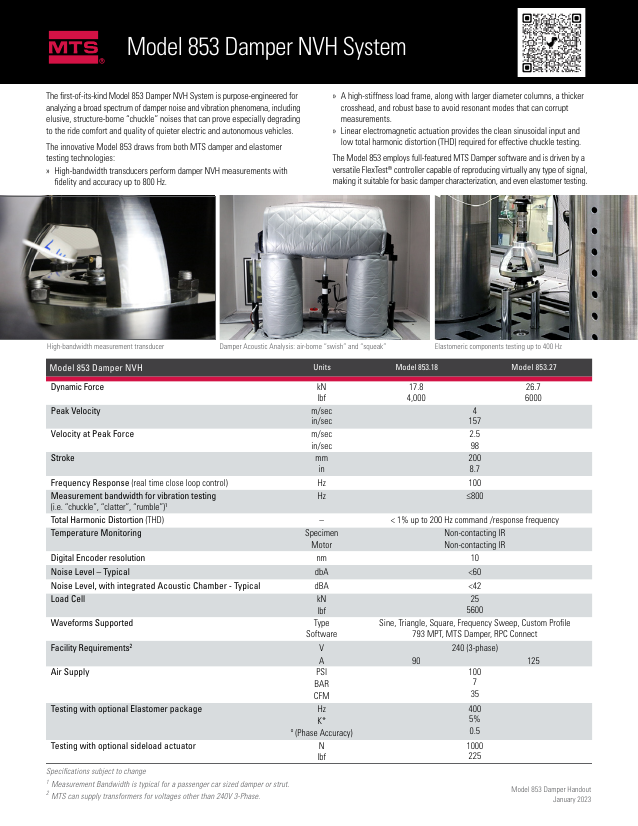

Документы
Точное воспроизведение широкого спектра шумовых и вибрационных явлений демпфера и амортизатора, в том числе неуловимые структурные шумы «сверчки», которые могут ухудшить комфорт и качество езды электрических и автономных транспортных средств. Система Model 853 разработана для проведения высокоточных измерений амортизаторов на шум, вибрацию и жесткость при частоте до 800 Гц. Система также подходит для испытаний эластомеров.
Несущая рама высокой жесткости, колонны большего диаметра, более толстая траверса и прочное основание позволяют избежать резонансных режимов, которые могут привести к искажению результатов измерений. Линейный электромагнитный привод обеспечивает чистый синусоидальный входной сигнал и низкие суммарные гармонические искажения.
Макс. скорость, м/с
Ход, мм
200
Динамическая нагрузка, кН
17,8 - 26,7
Скорость при макс. нагрузке, м/сек
2,5
Частотная характеристика, Гц
100
Поло
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Динамическая нагрузка (Model 853.018), кН | 17.8 | производ. |
| Динамическая нагрузка (Model 853.027), кН | 26.7 | производ. |
| Динамическая нагрузка (Model 853.027), lbf | 6000 | производ. |
| Пиковая скорость, in/sec | 157 | производ. |
| Скорость при пиковой нагрузке, in/sec | 98 | производ. |
| Ход, дюйм | 8.7 | производ. |
| Контроль температуры двигателя | бесконтактный ИК-датчик | производ. |
| Разрешение цифрового энкодера, мкм | 10 | производ. |
Жизненный цикл: active
Факты производителя: Модель выпускается в двух вариантах: 853.018 (17.8 кН) и 853.027 (26.7 кН). Дополнительно: контроль температуры двигателя бесконтактным ИК-датчиком, разрешение энкодера 10 мкм, шум <42 дБА с акустической камерой. PDF-документация доступна только через портал my.mts.com.
