Пластинчато-роторные насос-компрессоры Elmo Rietschle V-KTR 140
Бренд: Elmo Rietschle PDF фото с blms.ru
Характеристики (35)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 169 | blms_full |
| Производительность, м³/ч | 131,3 | blms_full |
| Мощность, кВт | 7,3 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Сила тока, А | 14,1 / 8,1 | blms_full |
| Напряжение питания (3~) | 460-690 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | -600 | blms_full |
| Уровень шума, дБ | 77 | blms_full |
| Vakuum 1 | max. - 0,6 bar Vacuum 1: max. - 0.6 bar | |
| Vakuum 2 | max. - 0,3 bar Vacuum 2: max. - 0.3 bar | |
| Модель | V-KTR 140 DVV | pdf_vision |
| Тип | Сухая вращающаяся пластинчатая вакуум/компрессорная насос | pdf_vision |
| Производитель | Elmo Rietschle | pdf_vision |
| Диапазон вакуума | 0 до -0.6 bar | pdf_vision |
| Диапазон избыточного давления | макс. +0.6 bar | pdf_vision |
| Вакуумный поток 50 Гц | 171.7 м³/ч | pdf_vision |
| Объёмный поток 60 Гц | макс. 108.8 м³/ч | pdf_vision |
| Требуемая мощность 50 Гц | 8.0 kW | pdf_vision |
| Требуемая мощность 60 Гц | 9.4 kW | pdf_vision |
| Перепад температур 50 Гц | макс. 42 °C | pdf_vision |
| Перепад температур 60 Гц | макс. 48.4 °C | pdf_vision |
| Тип двигателя | IE3 с двухсторонним валом | pdf_vision |
| Подключение | Эластичная муфта DIN EN 60034 | pdf_vision |
| Класс защиты | IP 55 | pdf_vision |
| Класс изоляции | F | pdf_vision |
| Охлаждение | Принудительный воздух с шумоглушителем | pdf_vision |
| Bauteil | V.KTR 140 | pdf_vision |
| Bemessungsspannung | 460/660V=+10% (50Hz), 380/660V=+10% (60Hz) | pdf_vision |
| Motorleistung | 7,5 kW (50Hz), 9,0 kW (60Hz) | pdf_vision |
| Stromaufnahme | 14,4/8,36 A (50Hz), 17,8/10,3 A (60Hz) | pdf_vision |
| Motorwirkungsgrad | 90,4 % (50Hz), 91,2 % (60Hz) | pdf_vision |
| Drehzahl/Speed | 1450 min⁻¹ (50Hz), 1740 min⁻¹ (60Hz) | pdf_vision |
| Mittlerer Schalltruckpegel | 77 dB(A) (50Hz), 78 dB(A) (60Hz) | pdf_vision |
| Max. Gewicht | 169 kg | pdf_vision |
| Spannungstoleranzen | ±10% | pdf_vision |
Графики / чертежи

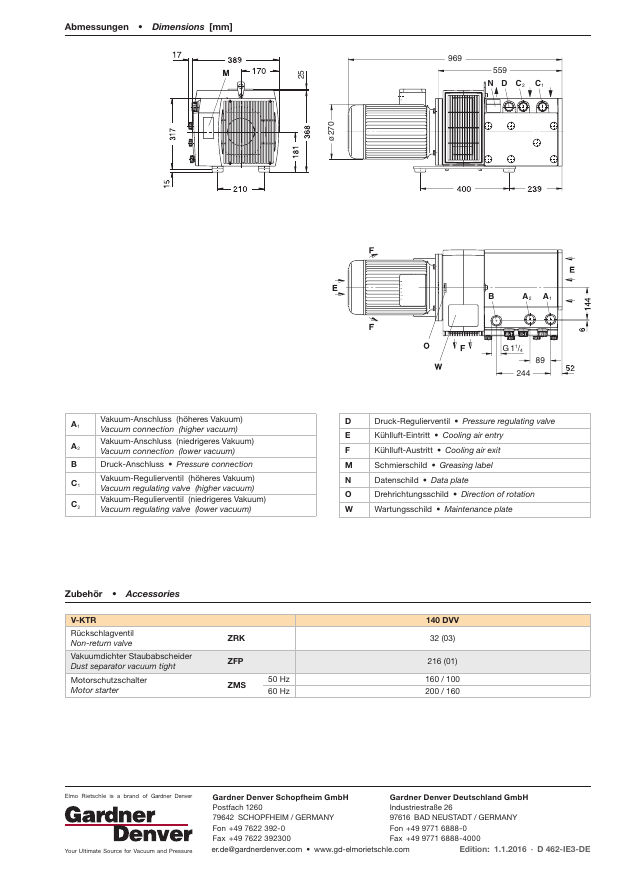

dimension_drawing
Чертеж габаритных размеров вакуумного насоса с обозначениями (A, B, C и т.д.), таблица аксессуаров и контактные данные Gardner Denver
Документы
• Подшипники с обеих сторон ротора
• Фланцевый двигатель с крутильно-гибкой муфтой
• Высокая эффективность
• Низкий уровень шума
• Простота обслуживания и эксплуатации
