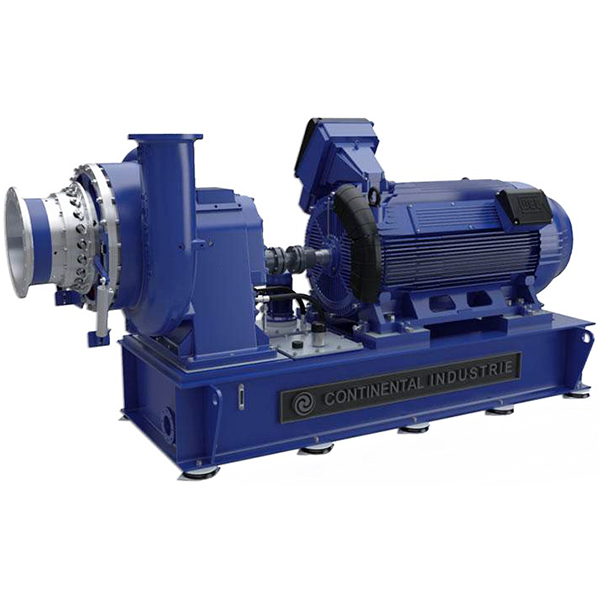

Турбовоздуходувка Continental Industrie CC-500
Бренд: Continental Industrie ✓ обогащена PDF интересно: producer не найден фото с blms.ru
Характеристики (62)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 550 | blms_full |
| Фланец (выход) | DN 450 | blms_full |
| Производительность, м³/ч | 11 000 - 40 000 | blms_full |
| Мощность, кВт | 100 - 1 200 | blms_full |
| Материал конструкции | литый чугун EN-GJL-250 | blms_full |
| Избыточное давление, бар (изб.) | 0,25 - 1,9 | blms_full |
| Уровень шума, дБ | 90 | blms_full |
| Inlet connection | DN 600 | |
| Outlet connection | DN 500 | |
| Impeller diameter (min-max) | 460-540 mm | |
| Impeller tip speed | 70-90 m/s | |
| Shaft end | 80 | |
| Noise level | Below 90dB(A) | |
| Casing | Cast iron EN-GJL-250 | |
| Impeller | Aluminium En-AW-7022 or EN-AW-7075 | |
| Shaft | Carbon steel 42 Cr Mo4 | |
| Helical gear | Carbon steel 34 CrNiMo6 | |
| Модель | CC500 | pdf_vision |
| Входное соединение | DN 600 | pdf_vision |
| Выходное соединение | DN 500 | pdf_vision |
| Смазка | Oil | pdf_vision |
| Диаметр рабочего колеса (мин-макс) | 460-540 mm | pdf_vision |
| Скорость рабочего колеса | 70-90 m/s | pdf_vision |
| Привод | Direct drive or Gear box | pdf_vision |
| Конец вала | 80 | pdf_vision |
| Уплотнение вала | Simmering ring | pdf_vision |
| Уплотнение вала рабочего колеса | Two-sided labyrinth with leakage reception | pdf_vision |
| Монтаж базовой рамы | Shock absorbing pads | pdf_vision |
| Уровень шума | Below 90dB(A) | pdf_vision |
| Корпус | Cast iron EN-GJL250 | pdf_vision |
| Рабочее колесо | Aluminium En-AW-7022 or ENAW-7075 | pdf_vision |
| Вал | Carbon steel 42 Cr Mo4 | pdf_vision |
| Цилиндрическая передача | Carbon steel 34 CrNiMo6 | pdf_vision |
| Подшипники | Sleeve Bearings | pdf_vision |
| Максимальная мощность (кривая) | 1350 kW | pdf_vision |
| Диапазон потока V | 10 000 – 40 000 m³/h | pdf_vision |
| Диапазон давления Pt | 10 – 200 kPa | pdf_vision |
| Производитель | HCP CONTINENTAL TURBO | pdf_vision |
| Редакция | Rev. 12/2009 EUR | pdf_vision |
| Количество ступеней | от 1 до 7 (литьё) | producer |
| Рабочая скорость | 3570 об/мин, прямой привод (60 Гц) | producer |
| Фланец (вход) | 20″ (508 мм), PN 10 DN 500 | producer |
| Фланец (выход) | 2.5″ (65 мм), PN 10 DN 450 | producer |
| Смазка | масло с постоянным уровнем | producer |
| Диаметр турбины | 31 3/4″ (806 мм) | producer |
| Окружная скорость турбины | 151 м/с (494 f/s) | producer |
| Критическая скорость | 4392 об/мин (7 ступеней) | producer |
| Передача | прямая или v-редуктор | producer |
| Допустимая вибрация | 4,5 мм/с пик-пик | producer |
| Конец вала | 2 3/4″ (70 мм), стандартный привод | producer |
| Корпус подшипников | чугун FGL 250 | producer |
| Головка, секции | чугун FGL 250 | producer |
| Поперечина | холоднотянутая сталь A60, Ø20 мм | producer |
| Уплотняющая прокладка | силикон RTV IS502 | producer |
| Уплотнение (воздух) | 2 графитовых кольца на each конец | producer |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | producer |
| Подшипники | шариковые 6313 C3 по AFBMA B10 | producer |
| Вал | углеродистая сталь C35 (опция нерж.) | producer |
| Рабочие колёса | алюминий 5754/6082 T6 | producer |
| Постамент двигателя | нержавеющая сталь | producer |
| Монтаж | антивибрационная плита | producer |
| Уровень шума | соответствует OSHA (доступна сертификация) | producer |
Документы
Смазка: масло
Привод: прямой привод или коробка передач
Уплотнения приводного вала: цилиндрическое кольцо
Уплотнение вала импеллера: двустороннее лабиринтное уплотнение вала
Установка: удар поглощающие подушки
Рабочее колесо: Алюминий En-AW-7022 или EN-AW-7075
Вал: углеродистая сталь 42 Cr Mo4
Косозубая передача: углеродистая сталь 34 CrNiMo6
Подшипники: подшипник скольжения
Фланец (вход)
DN 550
Фланец (выход)
DN 450
Обогащение: данные производителя
| Параметр | Значение | Источник |
|---|---|---|
| Количество ступеней | от 1 до 7 (литьё) | производ. |
| Рабочая скорость | 3570 об/мин, прямой привод (60 Гц) | производ. |
| Фланец (вход) | 20″ (508 мм), PN 10 DN 500 | производ. |
| Фланец (выход) | 2.5″ (65 мм), PN 10 DN 450 | производ. |
| Смазка | масло с постоянным уровнем | производ. |
| Диаметр турбины | 31 3/4″ (806 мм) | производ. |
| Окружная скорость турбины | 151 м/с (494 f/s) | производ. |
| Критическая скорость | 4392 об/мин (7 ступеней) | производ. |
| Передача | прямая или v-редуктор | производ. |
| Допустимая вибрация | 4,5 мм/с пик-пик | производ. |
| Конец вала | 2 3/4″ (70 мм), стандартный привод | производ. |
| Корпус подшипников | чугун FGL 250 | производ. |
| Головка, секции | чугун FGL 250 | производ. |
| Поперечина | холоднотянутая сталь A60, Ø20 мм | производ. |
| Уплотняющая прокладка | силикон RTV IS502 | производ. |
| Уплотнение (воздух) | 2 графитовых кольца на each конец | производ. |
| Уплотнение (газ) | 4 угольных кольца с подачей инертного газа | производ. |
| Подшипники | шариковые 6313 C3 по AFBMA B10 | производ. |
| Вал | углеродистая сталь C35 (опция нерж.) | производ. |
| Рабочие колёса | алюминий 5754/6082 T6 | производ. |
| Постамент двигателя | нержавеющая сталь | производ. |
| Монтаж | антивибрационная плита | производ. |
| Уровень шума | соответствует OSHA (доступна сертификация) | производ. |
Жизненный цикл: active
Факты производителя: Страница даёт размеры и массы по исполнениям 500.01–500.07 (по числу ступеней), материалы (алюминий 5754/6082 T6 вместо En-AW-70xx в наших данных), скорость 3570 об/мин, критическую скорость, допуски вибрации, варианты уплотнений для воздуха и газа. ВНИМАНИЕ: фланцы на странице (DN 500 вх. / DN 450 вых.) противоречат нашим данным (DN 550/600 и DN 450/500) — требуется сверка источника.
