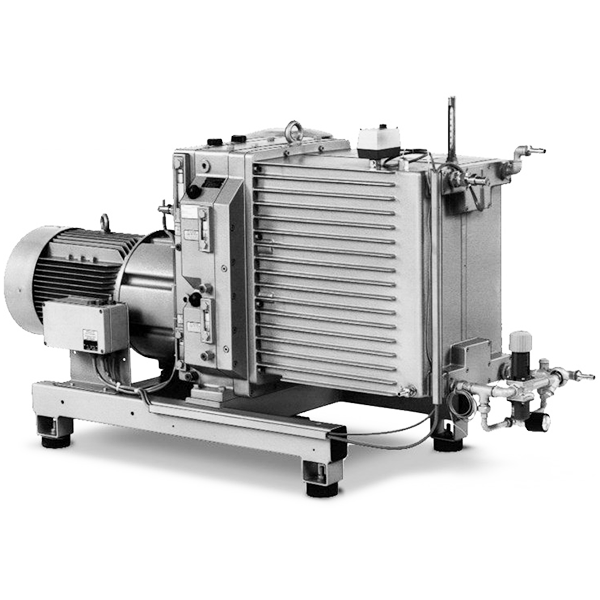

Пластинчато-роторный насос Elmo Rietschle V-VWZ 1002
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (38)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 2279 / 2400 | blms_full |
| Производительность, м³/ч | 1000 | blms_full |
| Мощность, кВт | 22,0 / 30,0 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (3~) | 230-400 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 0,5 | blms_full |
| Ёмкость масляной системы, л | 21 | blms_full |
| Сила тока, А (3~) | 43 / 58 | blms_full |
| Уровень шума, дБ | 79 | blms_full |
| 702_m3/h_50Гц | 700 | pdf_vision |
| 702_m3/h_60Гц | 700 | pdf_vision |
| 702_кВт_50Гц | 18,5 | pdf_vision |
| 702_кВт_60Гц | 22,0 | pdf_vision |
| 702_А_50Гц | 36,7/20,9 | pdf_vision |
| 702_А_60Гц | 41/22,8 | pdf_vision |
| 702_dB(A)_50Гц | 72 | pdf_vision |
| 702_dB(A)_60Гц | 79 | pdf_vision |
| 702_кг | 1645 | pdf_vision |
| 1002_m3/h | 1000 | pdf_vision |
| 1002_кВт_50Гц | 29,2 | pdf_vision |
| 1002_кВт_60Гц | 34,2 | pdf_vision |
| 1002_А_50Гц | 43/24,8 | pdf_vision |
| 1002_А_60Гц | 43/24,8 | pdf_vision |
| 1002_кг | 2279 | pdf_vision |
| 1202_m3/h | 1200 | pdf_vision |
| 1202_кВт_50Гц | 35,0 | pdf_vision |
| 1202_кВт_60Гц | 39,0 | pdf_vision |
| 1202_кВт_другое | 33,0 | pdf_vision |
| 1202_А_50Гц | 59/33,5 | pdf_vision |
| 1202_А_60Гц | 73/42 | pdf_vision |
| 1202_кг | 2510 | pdf_vision |
| mbar_abs | 0,5 | pdf_vision |
| Объем_масла_л | 960 | pdf_vision |
| Предохранительный_клапан | 458 R | pdf_vision |
| Стандарт | DIN 24 355 | pdf_vision |
| Уплотнение | 1:1/8" | pdf_vision |
| Диапазон_температур | 15°C | pdf_vision |
| Предохранительный_клапан_маркировка | * | pdf_vision |
Графики / чертежи
dimension_drawing
Технический чертёж вакуумного насоса Elmo Rietschle V-VWZ с габаритными размерами, спецификацией соединений (DE/EN/FR/IT) и таблицей размеров моделей 702/1002/1202
dimension_drawing
Технический чертёж габаритных размеров вакуумных насосов V-VWZ (702/1002/1202) фирмы Elmo Rietschle с условными обозначениями подключений и таблицей размеров
Документы
• Двухступенчатый вакуумный насос с внутренним водяным охлаждением
• Подходит для работы с агрессивными газами
• Термостат рабочей температуры и встроенный клапан регулирования охлаждающей воды
• Лёгкая замена ступеней благодаря модульной конструкции
• Большой ассортимент аксессуаров
