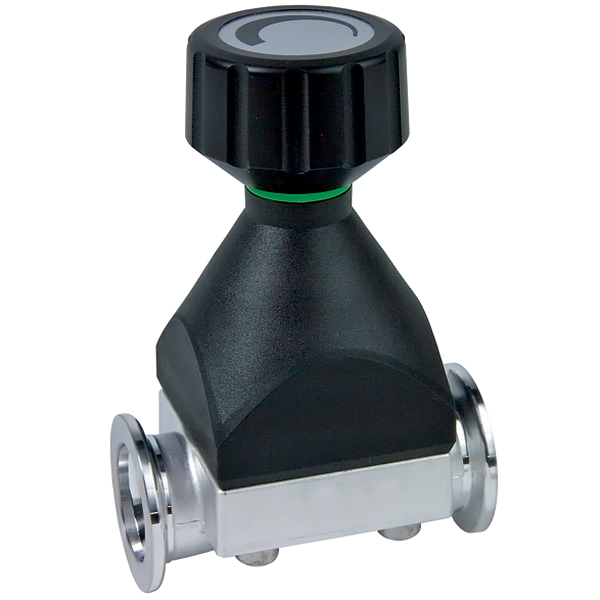

Мембранный клапан с ручным управлением Pfeiffer Vacuum, DN 40 ISO-KF
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (12)
| Параметр | Значение | Источник |
|---|---|---|
| Уровень герметичности, мбар·л/с | 1·10⁻⁹ | blms_full |
| Материал конструкции | алюминий | blms_full |
| Соединительный фланец | DN 40 ISO-KF | blms_full |
| Привод | шпиндель | blms_full |
| Температура отжига (привод), °C | 50 | blms_full |
| Температура отжига (корпус), °C | 100 | blms_full |
| Коэффициент проводимости при молекулярном потоке, л/с | 17 | blms_full |
| Диапазон давлений, мбар | 1·10⁻⁷ - 5000 | blms_full |
| Service life | 100000 operating cycles | |
| Tightness 1 · 10-10 Pa m3/ | 7.5 · 10-10 Torr l/s | | |
| Bakeout temperature | actuator 50 °C | 122 °F | 323.15 K | |
| Bakeout temperature | housing 100 °C | 212 °F | 373.2 K |
Графики / чертежи
dimension_drawing

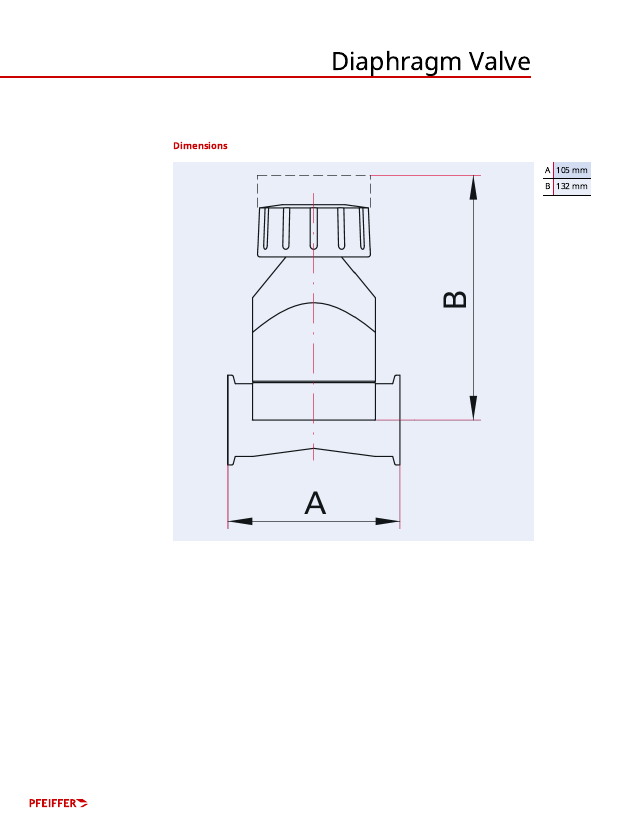

Чертёж мембранного клапана (Diaphragm Valve) с размерами A=105 мм и B=132 мм
Документы
Прочный вакуумный клапан.
Ресурс: 100 000 циклов.
Мембранное уплотнение.
Визуальная индикация открытого и закрытого положений.
Уровень герметичности, мбар·л/с
1·10⁻⁹
Материал конструкции
алюминий
Соединительный фланец
DN 40 ISO-KF
Привод
шпиндель
Температура отжига (привод), °C
Температура отжига (корпус), °C
100
Коэффициент проводимости при молекулярном потоке, л/с
Диапазон давлений, мбар
1·10⁻⁷ - 5000
Спецификация Diaphragm valve Pfeiffer Vacuum DN 40 ISO-KF
2,8 Мб
