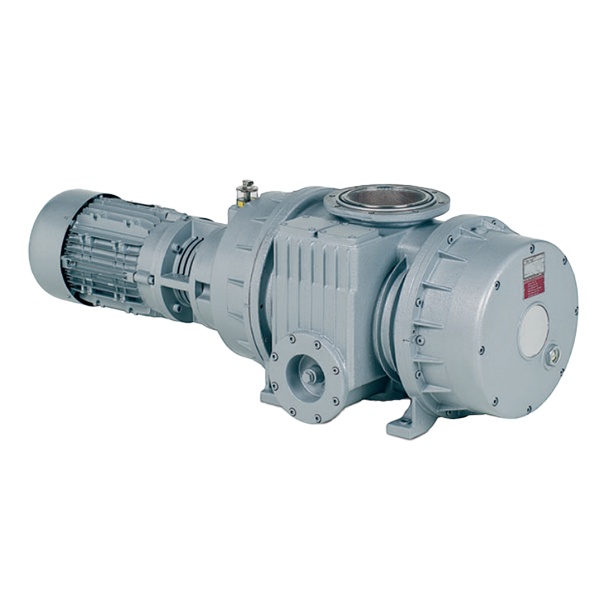

Кулачковые вакуумные насосы Elmo Rietschle R-VWB 500
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (36)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 106 | blms_full |
| Производительность, м³/ч | 485 | blms_full |
| Мощность, кВт | 1,5 | blms_full |
| Частота вращения, об/мин | 2870 | blms_full |
| Напряжение, 3~ | 230/400 В + 10% | blms_full |
| Сила тока, А | 5,0 / 2,9 | blms_full |
| Ёмкость масляной системы, л | 1,5 | blms_full |
| Скорость утечки, мбар л/с | 0,01 | blms_full |
| Уровень шума, дБ | 67 | blms_full |
| R-VWP 500 | R-VWP 1000 | R-VWP 1500 | |
| Модель | R-VWP 500 | R-VWP 1000 | R-VWP 1500 | pdf_vision |
| Тип | Бесконтактные работающие ротационные лопастные насосы с мотором IE2 | pdf_vision |
| Макс. производительность | 1900 m³/h | pdf_vision |
| Защита | IP 55, класс изоляции F | pdf_vision |
| Стандарт | EN 60034, DIN 60034 | pdf_vision |
| Модель R-VWP 500 всасывающая способность | 485 m³/h (50 Гц), 590 m³/h (60 Гц) | pdf_vision |
| Модель R-VWP 1000 всасывающая способность | 1072 m³/h (50 Гц), 1295 m³/h (60 Гц) | pdf_vision |
| Модель R-VWP 1500 всасывающая способность | 1580 m³/h (50 Гц), 1909 m³/h (60 Гц) | pdf_vision |
| Перепад давления байпасного клапана | 50 mbar (500), 43 mbar (1000, 1500) | pdf_vision |
| Утечка | 0,01 mbar l/s | pdf_vision |
| Номинальное напряжение | 230/400 V ±10% (50 Гц), 230/380 V ±10% (60 Гц) | pdf_vision |
| Мощность R-VWP 500 | 1,5 кВт (50 Гц), 1,8 кВт (60 Гц) | pdf_vision |
| Мощность R-VWP 1000 | 3,0 кВт (50 Гц), 3,6 кВт (60 Гц) | pdf_vision |
| Мощность R-VWP 1500 | 4,0 кВт (50 Гц), 4,8 кВт (60 Гц) | pdf_vision |
| Номинальный ток R-VWP 500 | 5,0/2,9 A (50 Гц), 6,2 A (60 Гц) | pdf_vision |
| Номинальный ток R-VWP 1000 | 10,0/5,75 A (50 Гц), 12,6 A (60 Гц) | pdf_vision |
| Номинальный ток R-VWP 1500 | 12,8/7,4 A (50 Гц), 16,6 A (60 Гц) | pdf_vision |
| Уровень шума R-VWP 500 | 67/68 dB(A) | pdf_vision |
| Уровень шума R-VWP 1000 | 76/77 dB(A) | pdf_vision |
| Уровень шума R-VWP 1500 | 71/72 dB(A) | pdf_vision |
| Вес R-VWP 500 | 106 кг | pdf_vision |
| Вес R-VWP 1000 | 176 кг | pdf_vision |
| Вес R-VWP 1500 | 206 кг | pdf_vision |
| Объём масла R-VWP 500 | 1,5 л | pdf_vision |
| Объём масла R-VWP 1000 | 3,5 л | pdf_vision |
| Объём масла R-VWP 1500 | 3,5 л | pdf_vision |
Графики / чертежи
dimension_drawing
Чертёж габаритных размеров вакуумных насосов Gardner Denver R-VWP с таблицами размеров и положений подключений
performance_chart
Техническая страница datasheet вакуумного насоса R-VWP 2500 (Elmo Rietschle): описание, диаграммы степени сжатия 50/60 Гц и таблица характеристик
Документы
• Безмаслянный рабочий цикл двухлопастных воздуходувок
• Предназначен для работы в вакууме до 0,5 бар (абс)
• Воздуходувки с переменной производительностью охватывают диапазон от 485 до 2 293 м³ / час 4 типоразмерах
• Низкий уровень шума и пульсации
• Высокая эффективность благодаря оптимальной скорости
• Прочная конструкция
