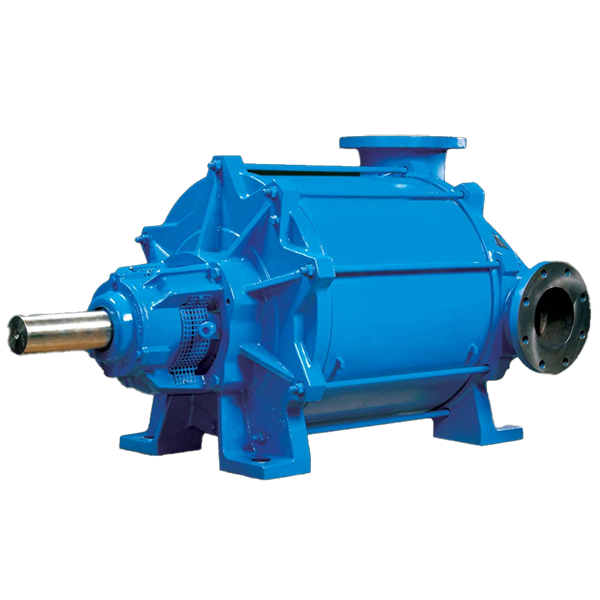

Жидкостно-кольцевой насос-компрессор Nash Vectra XL
Бренд: Nash PDF частично фото с blms.ru
Характеристики (29)
| Параметр | Значение | Источник |
|---|---|---|
| Производительность, м³/ч | 50 - 8 900 | blms_full |
| Вакуум, мбар (абс) | 33 | blms_full |
| Давление сжатия, бар (абс.) | 3 | blms_full |
| Перепад давления, бар | 2 | blms_full |
| Уплотнения вала | Сальник (стандартный), механические уплотнения (одностороннего / двойного действия) или картридж по запросу | blms_full |
| Материал конструкции | высокопрочный чугун (ВЧШГ), нержавеющая сталь | blms_full |
| насосы • Производительность | 34 - 34,000 м³/ч (20 - 20,000 CFM) | |
| Телефон | +49 911 1454-0 | |
| Факс | +49 911 1454-6935 | |
| Номер для заказа | LRP:B-PB118-A1-RU | |
| Область вакуума | До 33 мбар абс. (0-29 in Hg vac) | pdf_vision |
| Контактные уплотнительные кольца | Однарючно и в ареного диаметра или жалюзийные | pdf_vision |
| Разность давлений | 2 бар (30 psi) | pdf_vision |
| Макс. давление слива | 3 бар абс. (30 psig) | pdf_vision |
| Гидравлические испытания | 16 бар абс. (225 psig) дляCOVERY 11 бар абс. (150 psig) стандарт | pdf_vision |
| Материал | Высокопрочный чугун (ВЧШГ), нержавеющая сталь | pdf_vision |
| Сертификация ATEX | категория 1 и 2 | pdf_vision |
| Стандарты | API 682 | pdf_vision |
| Производительность | до 30 760 м³/ч | pdf_vision |

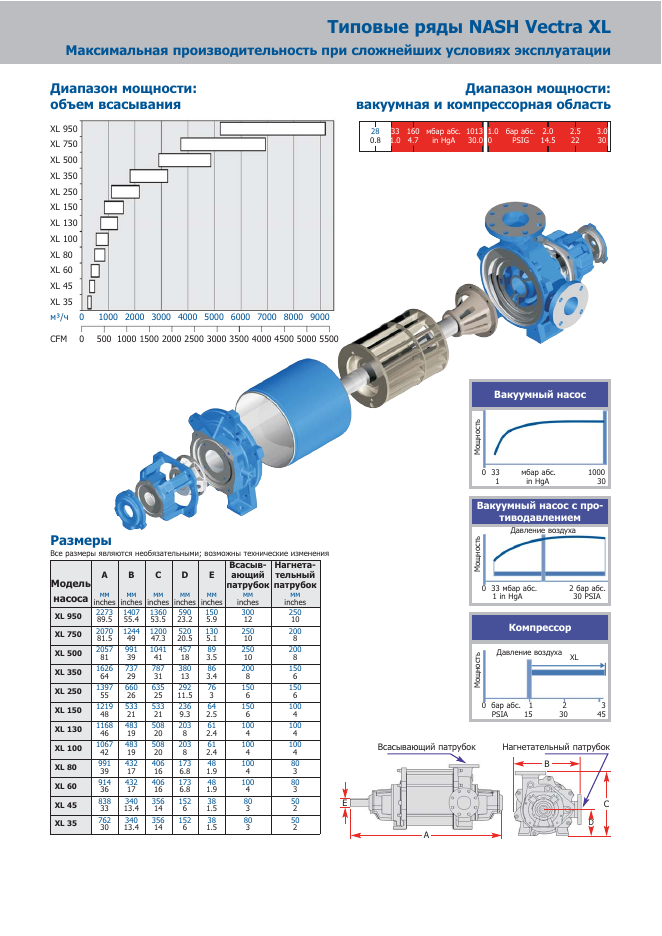

| Тип | Жидкостно-кольцевые вакуумные насосы и компрессоры NASH Vectra XL | pdf_vision |
| Производитель | Gardner Denver Nash | pdf_vision |
| Типовое семейство | NASH Vectra XL | pdf_vision |
| Диапазон объем всасывания | от 35 до 950 м³/ч (до 5500 CFM) | pdf_vision |
| Диапазон вакуум | 0,8 бар абс. — 47 мбар абс. / 33 — 160 мбар абс. | pdf_vision |
| Диапазон давление нагнетания | до 3 бар абс. / 45 PSIG | pdf_vision |
| Вакуумный насос | от 33 мбар абс. до 1 бар / до 1000 мбар | pdf_vision |
| Вакуумный насос с противодавлением | от 33 мбар абс. до 1 бар; давление на выходе до 2 бар абс. / 30 PSIG | pdf_vision |
| Компрессор | от 1 бар абс. до 2 бар абс. / 45 PSIG | pdf_vision |
| Модели | XL 950, XL 750, XL 500, XL 350, XL 250, XL 130, XL 100, XL 80, XL 60, XL 45, XL 35 | pdf_vision |
Документы
Конусообразная конструкция кольцевой крыльчатки и наличие одной вращающейся детали позволяет достичь значительно большего давления вещества в камере жидкостно-кольцевого насоса/компрессора.
Кольцевая крыльчатка в виде срезанного конуса и применение литых частей из ВЧШГ, нержавеющей стали и других сплавов предоставляет в распоряжение предприятия компактную двухступенчатую конфигурацию изделия с расширенным диапазоном производительности.
Использование
Установки отвечают сертификатам стандарта ATEX, нормативным соглашениям 94/9/EG (кат. 1, 2) и выполнены в соответствии стандарта нефтепромышленности API 681. Это позволяет применять их в самых разных сферах промышленности:
нефтегазовой и химической;
горнодобывающей и обрабатывающей;
металлургии и энергетике;
в специальных условия перекачки взрывоопасных веществ и химически активных жидкостей.
Характеристики
Компактная конструкция;
Наружные ко
