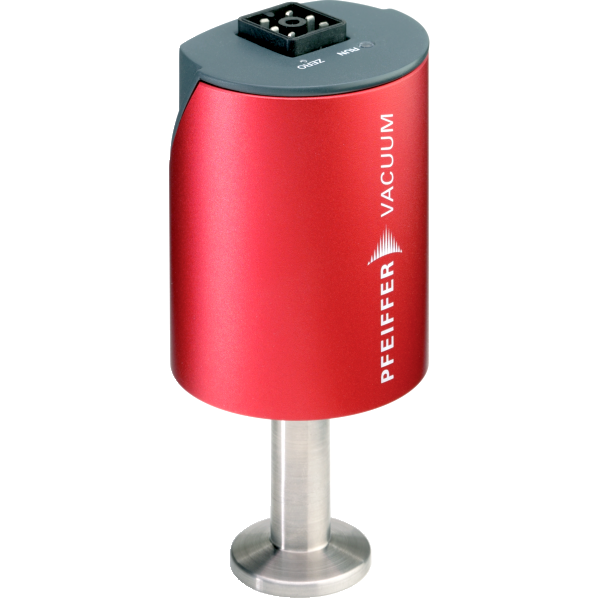

Мембранно-ёмкостный вакуумметр Pfeiffer Vacuum ActiveLine CMR 363
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (44)
| Параметр | Значение | Источник |
|---|---|---|
| Рабочая температура, °C | 5 - 50 | blms_full |
| Соединительный фланец | DN 16 ISO-KF; DN 16 CF-F | blms_full |
| Диапазон измерений, гПа | 1 · 10⁻³ – 1,1 · 10¹ | blms_full |
| Макс. температура отжига, °C | ≤ 110 | blms_full |
| Тип сенсора | Ёмкостный | blms_full |
| Макс. давление, гПа | 2·10³ | blms_full |
| Output signal | Measuring range 1 – 9.8 V | |
| Temperature effect | on zero point 0,005 % F.S./°C | |
| Temperature effect | on range 0.01% of measured value/ °C | |
| Temperature | Storage, max +65 °C | |
| Temperature | Storage, min -40 °C | |
| Bakeout temperature at the flange ≤110 °C | ≤230 °F | ≤383.15 K | |
| Output signal | Minimum load 10 kΩ | |
| Pressure max. 2 · 103 hPa | 1.5 · 103 Torr | 2 · 103 mbar | |
| Full scale 10 hPa | 7.5 Torr | 10 mbar | |
| Weight 0.33 kg | 0.73 lb | |
| Output signal | Minimum load 10 kΩ | |
| Модель | CMR 363, 10 hPa F.S., DN 16 ISO-KF | pdf_vision |
| Выходной сигнал: Диапазон измерений | 1 - 9,8 V | pdf_vision |
| Диапазон измерений | 1 · 10⁻³ ... 1,1 · 10² hPa | pdf_vision |
| Материалы, контактирующие со средой | Ceramic (Al₂O₃ > 99,5 %) | pdf_vision |
| Фланец, материал | Нержавеющая сталь | pdf_vision |
| Температура запекания на фланце | ≤150 °C | pdf_vision |
| Влияние температуры на нулевую точку | 0,008 % F.S./°C | pdf_vision |
| Влияние температуры на диапазон | 0,01 % от измеренного значения/°C | pdf_vision |
| Код (Anode) | 139727 | pdf_vision |
| Рабочая температура окружающей среды | 5 - 50 °C | pdf_vision |
| Температура хранения, макс. | +65 °C | pdf_vision |
| Температура хранения, мин. | -40 °C | pdf_vision |
| Точность измерения | 0,2 % (от измеренного значения) | pdf_vision |
| Метод измерения | Ёмкостный | pdf_vision |
| Входное напряжение | 14 - 30 V DC | pdf_vision |
| Объём | ≤3,6 см³ | pdf_vision |
| Выходной сигнал при калибровочной температуре на фланце | ≤1 10 °C / ≥230 °F / ≤383,15 K | pdf_vision |
| Минимальная нагрузка выходного сигнала | 10 кОм | pdf_vision |
| Максимальное давление | 2 · 10³ hPa | pdf_vision |
| Полная шкала | 10 hPa | 7,5 Torr | 10 mbar | pdf_vision |
| Вес | 0,33 kg | pdf_vision |
| Разрешение | 0,003 % F.S. | pdf_vision |
| Время отклика | 30 мс | pdf_vision |
| Максимальное потребление мощности | 1 W | pdf_vision |
| Присоединение фланца | DN 16 ISO-KF | pdf_vision |
| Номер для заказа | PT R24 621 | pdf_vision |
| Наименование для заказа | CMR 363, 10 hPa F.S., DN 16 ISO-KF | pdf_vision |
Графики / чертежи
dimension_drawing

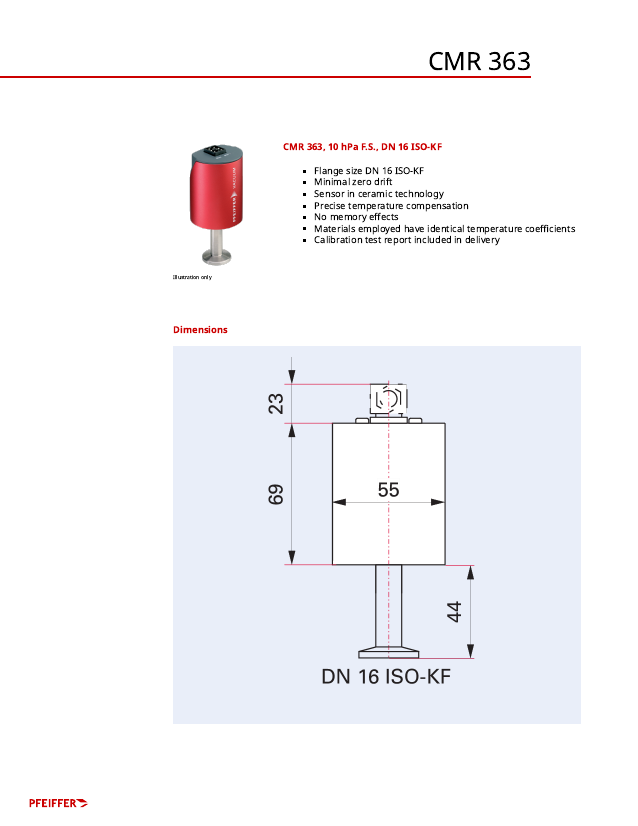

Страница datasheet датчика давления Pfeiffer CMR 363: фото, характеристики и чертёж габаритных размеров для фланца DN 16 ISO-KF
Документы
Рабочая температура, °C
5 - 50
Соединительный фланец
DN 16 ISO-KF; DN 16 CF-F
Диапазон измерений, гПа
1 · 10⁻³ – 1,1 · 10¹
Макс. температура отжига, °C
≤ 110
Тип сенсора
Ёмкостный
Макс. давление, гПа
2·10³
Спецификация Pfeiffer Vacuum ActiveLine CMR 363
2,7 Мб
