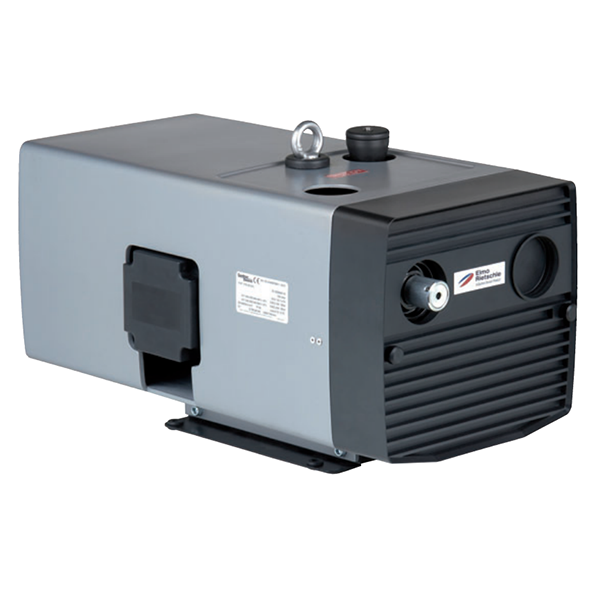

Пластинчато-роторные насосы Elmo Rietschle V-VTN 41
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (41)
| Параметр | Значение | Источник |
|---|---|---|
| Вес, кг | 46,7 | blms_full |
| Производительность, м³/ч | 42,0 | blms_full |
| Частота вращения, об/мин | 1450 | blms_full |
| Напряжение питания (1~) | 230 В | blms_full |
| Напряжение питания (3~) | 200-255 В; 346-440 В | blms_full |
| Предельное остаточное давление, мбар (абс.) | 150 | blms_full |
| Мощность, кВт (3~) | 1,50 | blms_full |
| Сила тока, А (3~) | 6,6 | blms_full |
| Сила тока, А (1~) | 10,0 | blms_full |
| Мощность, кВт (1~) | 1,50 | blms_full |
| Уровень шума, дБ | 66 | blms_full |
| V-VTN 16 | V-VTN 26 | V-VTN 41 | |
| модель | V-VTN 16 / V-VTN 26 / V-VTN 41 | pdf_vision |
| тип | Сухие ротационные пластинчатые вакуумные насосы | pdf_vision |
| производительность_50Гц_16 | 17,0 м³/ч | pdf_vision |
| производительность_50Гц_26 | 27,0 м³/ч | pdf_vision |
| производительность_50Гц_41 | 42,0 м³/ч | pdf_vision |
| производительность_60Гц_16 | 20,5 м³/ч | pdf_vision |
| производительность_60Гц_26 | 32,0 м³/ч | pdf_vision |
| производительность_60Гц_41 | 50,4 м³/ч | pdf_vision |
| предельное_давление | 150 мбар (абс.) | pdf_vision |
| напряжение_50Гц | 200-255/346-440 В ± 5% | pdf_vision |
| напряжение_60Гц | 200-260/346-500 В ± 5% | pdf_vision |
| напряжение_1ф_60Гц | 230 В ± 10% (50/60 Гц) | pdf_vision |
| мощность_3ф_50Гц | 0,55 / 0,75 / 1,50 кВт | pdf_vision |
| мощность_3ф_60Гц | 0,65 / 0,90 / 1,80 кВт | pdf_vision |
| мощность_1ф_60Гц | 0,65 / 0,80 / 1,80 кВт | pdf_vision |
| ток_3ф_50Гц | 2,7 / 1,55; 3,6 / 2,1; 6,6 / 3,8 А | pdf_vision |
| ток_3ф_60Гц | 2,9 / 1,7; 4,2 / 2,4; 6,9 / 4,0 А | pdf_vision |
| ток_1ф_50Гц | 3,9 / 5,6 / 10,0 А | pdf_vision |
| ток_1ф_60Гц | 4,4 / 6,3 / 10,0 А | pdf_vision |
| частота_вращения_50Гц | 1450 мин⁻¹ | pdf_vision |
| частота_вращения_60Гц | 1740 мин⁻¹ | pdf_vision |
| уровень_шума_50Гц | 60 / 64 / 66 дБ(А) | pdf_vision |
| уровень_шума_60Гц | 63 / 64 / 69 дБ(А) | pdf_vision |
| масса_3ф | 26,8 / 30,5 / 46,7 кг | pdf_vision |
| масса_1ф | 27,2 / 31,6 / 47,0 кг | pdf_vision |
| защита | IP 55 | pdf_vision |
| класс_изоляции | F | pdf_vision |
| стандарт | EN 60034 | pdf_vision |
| фильтр | встроенный бумажный фильтр на впуске | pdf_vision |
Графики / чертежи

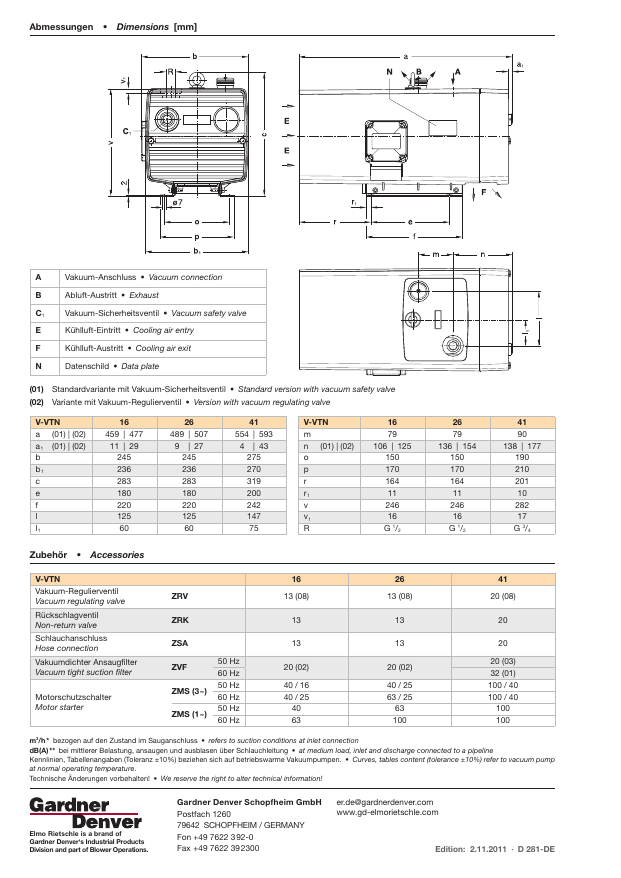

dimension_drawing
Технический чертёж габаритных размеров вакуумных насосов V-VTN с таблицами размеров и аксессуаров
Документы
• Встроенный воздушный фильтр
• Внешний кожух снижает уровень шума, улучшает охлаждение и защищает оператора от прикосновения с нагревающимися деталями
• Возможна комплектация штуцером для присоединения гибкого шланга
• Низкая пульсация
• Прост в эксплуатации, обслуживании и установке.
