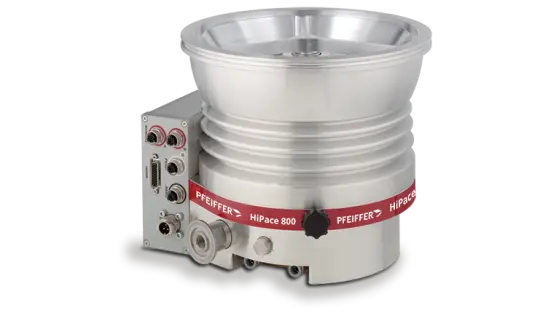

Гибридные турбомолекулярные насосы Pfeiffer Vacuum HiPace 800
Бренд: Pfeiffer ✓ обогащена PDF
Характеристики (49)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN200 | blms_full |
| Фланец (выход) | DN25 | blms_full |
| Вес, кг | 12,8 - 19,1 | blms_full |
| Частота вращения, об/мин | 49 200 | blms_full |
| Скорость откачки по N₂, л/с | 790 | blms_full |
| Скорость откачки по H₂, л/с | 580 | blms_full |
| Скорость откачки по He, л/с | 700 | blms_full |
| Скорость откачки по Ar, л/с | 780 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10¹¹ | blms_full |
| Коэффициент сжатия H₂ | 4 · 10⁵ | blms_full |
| Коэффициент сжатия He | 3 · 10⁷ | blms_full |
| Коэффициент сжатия Ar | > 1 · 10¹¹ | blms_full |
| Предельное остаточное давление N₂, мбар | 11 | blms_full |
| Предельное разряжение, мбар | < 10⁻⁸ | blms_full |
| Тип охлаждения | Водяное | blms_full |
| Тип охлаждения (опционально) | воздушное | blms_full |
| Рабочее напряжение, В DC | 48 | blms_full |
| Потребляемая мощность, Вт | 420 | blms_full |
| Фланец напуска атмосферы | G1/8" | blms_full |
| Модель | HiPace 800 | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Быстрота действия для N2 | 790 л/с | pdf_vision |
| Быстрота действия для H2 | 580 л/с | pdf_vision |
| Быстрота действия для He | 700 л/с | pdf_vision |
| Быстрота действия для Ar | 780 л/с | pdf_vision |
| Степень сжатия для N2 | 1·10^8 | pdf_vision |
| Степень сжатия для H2 | 4·10^3 | pdf_vision |
| Степень сжатия для He | 3·10^6 | pdf_vision |
| Степень сжатия для Ar | 1·10^8 | pdf_vision |
| Проход газа при конечной скорости вращения для N2 | 6,5 гПа·л/с | pdf_vision |
| Проход газа при конечной скорости вращения для H2 | 14 гПа·л/с | pdf_vision |
| Проход газа при конечной скорости вращения для He | 20 гПа·л/с | pdf_vision |
| Проход газа при конечной скорости вращения для Ar | 3,5 гПа·л/с | pdf_vision |
| Forevacuum max. для N2 | 11 гПа | pdf_vision |
| Время разгона | 2 мин | pdf_vision |
| Уровень звукового давления (EN ISO 2151) | 50 дБА | pdf_vision |
| Вес (прибл.) | 14,6 кг | pdf_vision |
| Дата | 15.09.2025 | pdf_vision |
| Страница | 2/3 | pdf_vision |
| Продукт | HiPace 800 | pdf_vision |
| Тип | Турбомолекулярные вакуумные насосы | pdf_vision |
| Производитель | Pfeiffer Vacuum+Fab Solutions | pdf_vision |
| Принадлежность | Part of the BUSCH GROUP | pdf_vision |
| Стандартный интерфейс связи | RS-485, remote | pdf_vision |
| Ориентация монтажа | произвольная (arbitrary) | pdf_vision |
| Газовый вход/выход | DN 200 ISO-K/ISO-F/KF-F / DN 25 ISO-KF · 1G 1/4" | pdf_vision |
| Дата | 15.09.2025 | pdf_vision |
| Страница | 3/3 | pdf_vision |
| Сайт | www.pfeiffer-vacuum.com | pdf_vision |
Документы
📄 Product_Leaflet_HiPace_800_H_Global_EN.pdf 📄 Instruction_Manual_HiPace_800_H_with_TC_400_DE_de_EN_en.pdf 📄 Instruction_Manual_HiPace_800_with_TC_400_EN_en.pdf 📄 Instruction_Manual_HiPace_800_with_TC_400_DE_de.pdf
Особенностью конструкции турбомолекулярных насосов серии HiPace является технология гибридного подвеса ротора. Это сочетание керамического шарикового подшипника установленного в форвакуумной зоне и магнитного радиального подшипника на стороне высокого вакуума, который радиально центрирует ротор. Небольшой безмасляный защитный подшипник находится внутри статора магнитного подшипника. При нормальной работе вал свободно вращается внутри подшипника. В случае сильных радиальных ударов защитный подшипник стабилизирует ротор, при этом вращаясь только в течение непродолжительного времени. Технология не требует применения электромагнитов. Магнитный подшипник практически не изнашивается и не требует обслуживания. Применение такой схемы дало возможность использования только одного шарикового подшипника малого диаметра, что в свою очередь позволяет использовать высокие скорости вращения ротора без
