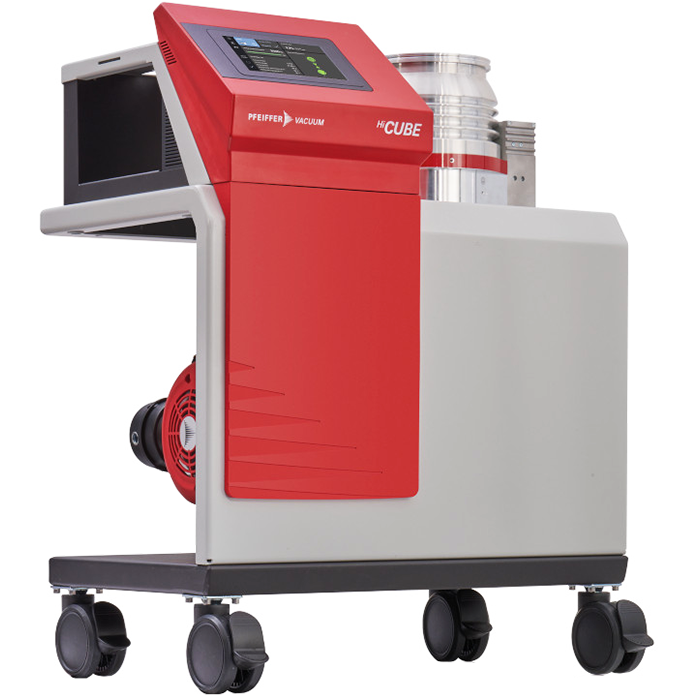

Вакуумный откачной пост Pfeiffer Vacuum HiCube 400 Neo
Бренд: Pfeiffer PDF интересно: producer не найден фото с blms.ru
Характеристики (30)
| Параметр | Значение | Источник |
|---|---|---|
| Скорость форвакуумной откачки, м³/ч | 5 - 70 | blms_full |
| Фланец (вход) | DN 100 CF-F; DN 100 ISO-K | blms_full |
| Фланец (выход) | DN 16 ISO-KF; DN 25 ISO-KF | blms_full |
| Вес, кг | 75,5 - 108 | blms_full |
| Предельное давление, мбар | 1·10⁻⁷; 5·10⁻¹⁰ | blms_full |
| Тип охлаждения | Воздушное | blms_full |
| Форвакуумный насос | Диафрагменный; Пластинчато-роторный; Спиральный | blms_full |
| Рабочая температура, °C | 5 – 35 | blms_full |
| Турбомолекулярный насос | HiPace 400 | blms_full |
| Скорость высоковакуумной откачки, л/с | 355 | blms_full |
| Продукт | HiCube Neo — турбомолекулярная вакуумная станция | pdf_vision |
| Производитель | Pfeiffer Vacuum+Fab Solutions (часть BUSCH GROUP) | pdf_vision |
| Класс скорости откачки турбомолекулярного насоса | 80-300 l/s (оба варианта) | pdf_vision |
| Скорость откачки форвакуумного насоса (настольный) | 1-18 m³/h | pdf_vision |
| Скорость откачки форвакуумного насоса (напольный) | 6-70 m³/h | pdf_vision |
| Настольный: стандартные турбомолекулярные насосы | HiPace 80, HiPace 300 | pdf_vision |
| Настольный: высококомпрессионные турбомолекулярные насосы | HiPace 300 H | pdf_vision |
| Настольный: мембранные форвакуумные насосы | MVP 15-2, MVP 053-3 | pdf_vision |
| Напольный: стандартные турбомолекулярные насосы | HiPace 80, HiPace 300, HiPace 350, HiPace 400, HiPace 450, HiPace 700, HiPace 800 | pdf_vision |
| Напольный: высококомпрессионные турбомолекулярные насосы | HiPace 350 H, HiPace 700 H, HiPace 800 H | pdf_vision |
| Напольный: мембранные насосы | ACP 15, ACP 28, ACP 40 | pdf_vision |
| Напольный: одноступенчатые пластинчато-роторные | SmartV&, HiScroll 12, HiScroll 18 | pdf_vision |
| Напольный: одноступенчатые пластинчато-роторные (доп.) | SmartVane 55, SmartVane 70 | pdf_vision |
| Напольный: двухступенчатые пластинчато-роторные | Duo 6 M, Duo 11 M, Duo 20 M | pdf_vision |
| Охлаждение | Air/Water | pdf_vision |
| Напряжение питания | 100-120/200-240 V AC (±10 %), 50/60 Hz | pdf_vision |
| Вес (настольный) | 14.5-22.5 kg | pdf_vision |
| Вес (напольный) | 65.5-104.9 kg | pdf_vision |
| Дата документа | 25.07.2025, стр. 2/2 | pdf_vision |
| Сайт | www.pfeiffer-vacuum.com | pdf_vision |
Графики / чертежи
dimension_drawing
Техническая страница вакуумного агрегата HiCube Neo: габаритные чертежи настольного и напольного вариантов + таблица спецификаций (скорости откачки, насосы, охлаждение, питание, вес).
Документы
Откачной пост готов к работе сразу после подключения, что делает его использование максимально удобным и быстрым. Серия откачных постов HiCube 400 Neo представляет собой универсальное решение, которое применимо как в промышленности, так и в научных исследованиях и разработках.
Комплект поставки и преимущества:
• Высоковакуумный турбомолекулярный гибридный насос серии HiPace 400
• Форвакуумный насос одной из серий: ACP, Duo, HiScroll, SmartVane (в зависимости от конкретной модели)
• Система управления с сенсорным дисплеем 7-дюймов
• Все компоненты собраны в одном компактном корпусе
• Настольная или автономная версия
• Веб-сервер позволяет управлять постом и отслеживать процесс дистанционно
Модель
HiCube 400 Neo ACP
HiCube 400 Neo DUO
Рабочая температура окр. среды
12 – 35 °C
Форвакуумный насос
ACP 15
ACP 28
ACP 40
Duo 6 M
Duo 11 M
Duo 20 M
Соединительный фланец (вход)
DN 100 CF-F / DN 100
