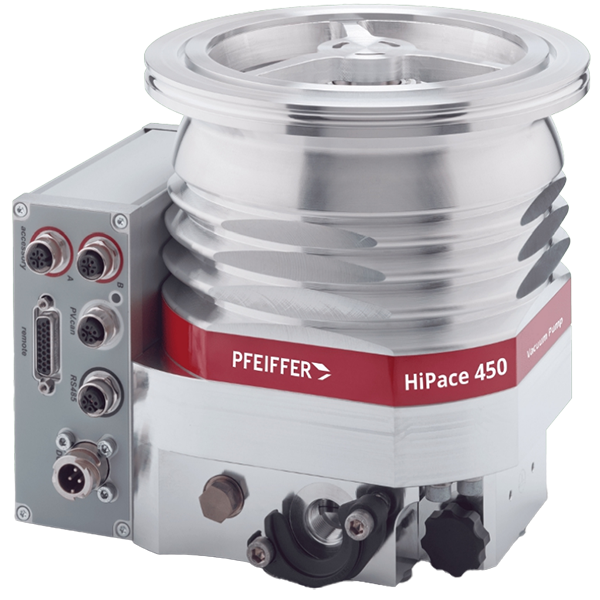

Гибридные турбомолекулярные насосы серии HiPace 450
Бренд: — PDF интересно: producer не найден фото с blms.ru
Характеристики (24)
| Параметр | Значение | Источник |
|---|---|---|
| Фланец (вход) | DN 160 ISO-K/ISO-F/CF-F | blms_full |
| Фланец (выход) | DN 16 ISO-KF / G 3/8“ | blms_full |
| Вес, кг | 7 | blms_full |
| Температура охлаждающей жидкости, °C | 15 – 25 | blms_full |
| Частота вращения, об/мин | 66 000 | blms_full |
| Скорость откачки по N₂, л/с | 350 | blms_full |
| Скорость откачки по H₂, л/с | 380 | blms_full |
| Скорость откачки по He, л/с | 380 | blms_full |
| Скорость откачки по Ar, л/с | 380 | blms_full |
| Коэффициент сжатия N₂ | > 1 · 10¹¹ | blms_full |
| Коэффициент сжатия H₂ | 2 · 106 | blms_full |
| Коэффициент сжатия He | > 1 · 108 | blms_full |
| Коэффициент сжатия Ar | > 1 · 10¹¹ | blms_full |
| Производительность по N₂, мбар·л/с | 2 | blms_full |
| Производительность по H₂, мбар·л/с | 11 | blms_full |
| Производительность по He, мбар·л/с | 7 | blms_full |
| Производительность по Ar, мбар·л/с | 0,7 | blms_full |
| Предельное остаточное давление N₂, мбар | 10 | blms_full |
| Время запуска, мин. | 5,3 | blms_full |
| Вариант монтажа | В любом положении | blms_full |
| Рабочее напряжение, В DC | 24 / 48 | blms_full |
| Уровень шума, дБ | ≤50 | blms_full |
| Communication interfaces standard | RS-485, remote | pdf_vision |
| Mounting orientation | arbitrary | pdf_vision |
Документы
Основанные на гибридном подшипнике, комбинации керамического шарикоподшипника на стороне форвакуума и радиальных подшипников с постоянным магнитом на стороне высокого вакуума, эти турбонасосы HiPace обладают особо прочной конструкцией подшипника, которая обеспечивает максимальную надежность.
Экономически эффективный
Инновационная конструкция ротора турбонасоса обеспечивает исключительную скорость откачки легких газов, полную совместимость с резервными насосами и высокую пропускную способность газа, а также превосходное сжатие легких газов. Это обеспечивает высокую степень экономичности и гибкости, поскольку насосы могут устанавливаться в любом положении.
Множество интерфейсов
Встроенный электронный привод HiPace обеспечивает широкий спектр коммуникационных интерфейсов, включая ProfiNet и EtherCAT, без увеличения размера. Функции дистанционного управления позволяют анализировать данные на
