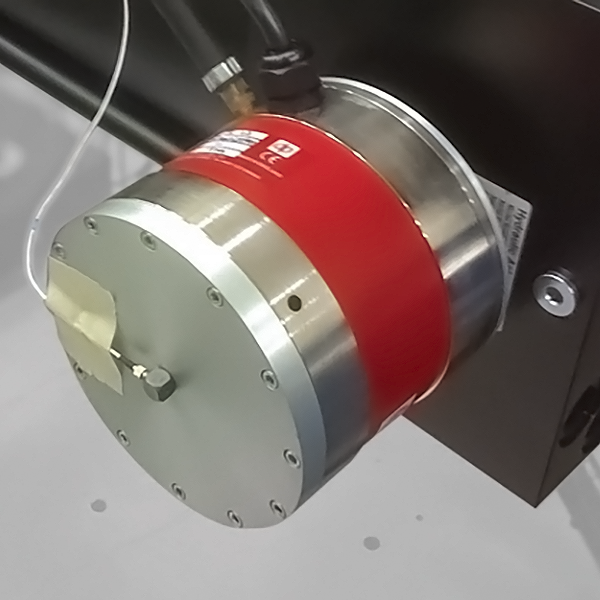

Инерциальные возбудители Data Physics GW-IV45
Бренд: Data Physics PDF интересно: producer не найден фото с blms.ru
Характеристики (13)
| Параметр | Значение | Источник |
|---|---|---|
| Макс. усилие (Синус), Н | 50 | blms_full |
| Инерциальная масса, кг | 4,2 | blms_full |
| Резьба цапфы метрич. | М8 | blms_full |
| Резонанс подрессоренной массы, Гц | 21 | blms_full |
| Усилитель | PA30E | blms_full |
| Потребляемая мощность, кВА | 0,1 | blms_full |
| модельный_ряд | GW-IV40 / IV45 / IV46 / IV47 | pdf_vision |
| тип | Inertial Shakers | pdf_vision |
| единицы | мм [дюймы] | pdf_vision |
| производитель | Data Physics | pdf_vision |
| адрес | 2480 N. 1st Street, Suite 100, San Jose, CA 95131 | pdf_vision |
| телефон | 408.437.0100 | pdf_vision |
| сайт | dataphysics.com | pdf_vision |
Графики / чертежи
dimension_drawing
Чертежи с габаритными размерами инерционных вибровозбудителей GW-IV40 и GW-IV45 (Data Physics): вид спереди и сбоку с указанием размеров в мм/дюймах
Документы
Инерциальные возбудители находят применение при проведении испытания на вибрацию ходовых частей автомобилей, строительных конструкций, корабельных взлетно-посадочных палуб, вертолетов, подводных лодок, приборов для геофизической съемки, а также систем виброкомпенсации.
Для проведения испытания на вибрацию в низкочастотном диапазоне, таких, например, как воспроизведение резонансов при вращении вертолетного ротора, завод-изготовитель специально настраивает подвеску возбудителя, обеспечивая максимальное толкающее усилие именно на заданных частотах.
Области применения:
Структурные (модальные) испытания переборок кораблей ВМФ и подводных лодок
Испытание трубопроводов промышленного предприятия
Испытание тяжелого машинного основания
Испытания стен и полов здания
Активное подавление вибрации (с системой управления, предоставляемой заказчиком)
