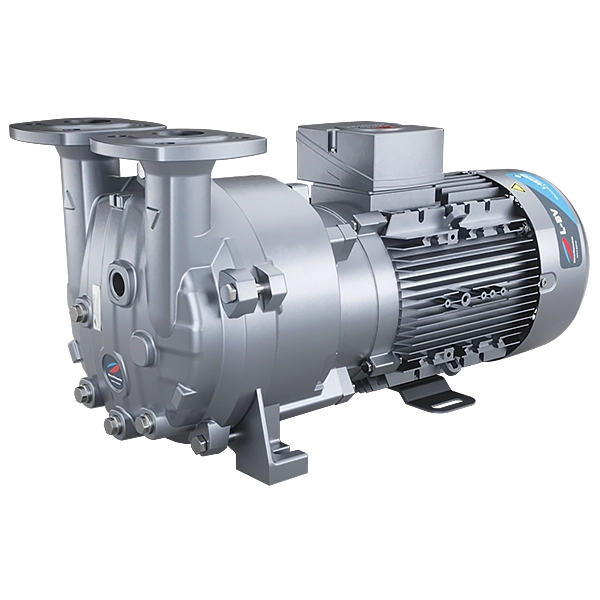

Водокольцевой вакуумный насос Elmo Rietschle L-BV5 2BV5 111
Бренд: Elmo Rietschle PDF интересно: producer не найден фото с blms.ru
Характеристики (37)
| Параметр | Значение | Источник |
|---|---|---|
| Габариты (ДxШxВ), мм | 110 / 113 | blms_full |
| Производительность, м³/ч | 210 | blms_full |
| Температура охлаждающей жидкости, °C | 5 - 80 | blms_full |
| Частота вращения, об/мин | 1 500 | blms_full |
| Материал конструкции | Чугун, нержавеюшая сталь | blms_full |
| Предельное остаточное давление, мбар (абс.) | 33 | blms_full |
| Расход рабочей жидкости, м³/ч | 1,2 | blms_full |
| Уровень шума, дБ | 70 | blms_full |
| Tel. | +49 9771 6888-0 Tel.: +49 7622 392-0 | |
| Тип | 2BV5 111 | pdf_vision |
| Исполнение | ATEX 3~ 50Hz-version, IP55, изоляция материал класс F | pdf_vision |
| Частота [Гц] | 50 | pdf_vision |
| Напряжение | 400 Δ, 690 Y | pdf_vision |
| Номинальный ток [A] | 12.4 Δ / 7.1 8 Y | pdf_vision |
| Мощность [кВт] | 5.5 | pdf_vision |
| Фактор обслуживания SF | 1.24 | pdf_vision |
| КПД | 0.7 | pdf_vision |
| Уровень звука [дБ(А)] | 67 | pdf_vision |
| Вес [кг] | 140** | pdf_vision |
| Номер заказа (чугун) | 2BV5111-0 / D02-4B-Z / 2-491 | pdf_vision |
| Номер заказа (нерж. сталь) | 2BV5111-0 / D02-4B-Z / 2-491 | pdf_vision |
| Материалы — корпус | Чугун (внутр. поверхность с керамич. покрытием) / нерж. сталь | pdf_vision |
| Материалы — порт. пластина | Чугун / нерж. сталь | pdf_vision |
| Материалы — рабочее колесо | Нерж. сталь | pdf_vision |
| Примечание 1 | Количество рабочей жидкости для свежей воды без сепаратора | pdf_vision |
| Примечание 2 | Уровень звука измерен по EN ISO 3744 на расстоянии 1 м | pdf_vision |
| Прочие напряжения 50 Гц | 230 D/400 Y; 400 D/690 Y; 500 D | pdf_vision |
| Прочие напряжения 60 Гц | 230 D/400 Y; 400 D/690 Y; 500 D; 460 Y; 460 D; 575 D | pdf_vision |
| Класс эффективности | IE3 | pdf_vision |
| ATEX категория | 3 | pdf_vision |
| PP (чугун — материал H7) | Ex h IIC T3 Gb; двигатель: Ex e IIC T3 Gb | pdf_vision |
| PP1 (нерж. сталь — материал H11) | Ex h IIC T3 Gb; двигатель: Ex e IIC T3 Gb | pdf_vision |
| Макс. давление | 10 mbar избыточн. | pdf_vision |
| Окраска | Чугун — RAL 6009; нерж. части — фосфатированы и пассивированы; двигатель — RAL 3009 | pdf_vision |
| Допуск вибраций | Класс B согласно EN 60034-14 | pdf_vision |
| Документ | Технический паспорт данных — Edition 04/2021, страница 2/3 | pdf_vision |
| © | Gardner Denver Deutschland GmbH | pdf_vision |
Графики / чертежи

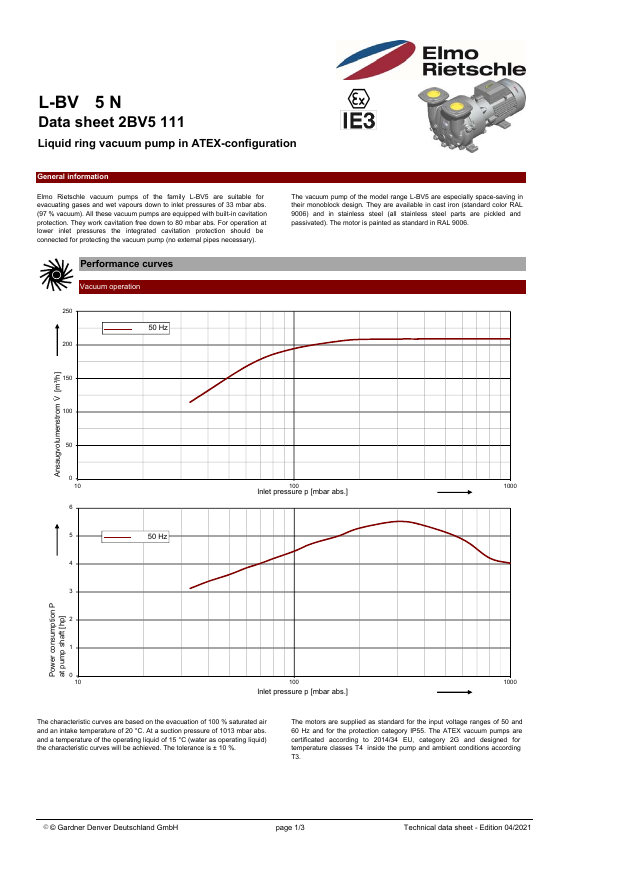

performance_chart
Технический даташит: титульная часть и графики рабочих характеристик (производительность и потребляемая мощность от давления всасывания) жидкостно-кольцевого вакуумного насоса L-BV5 N в ATEX-исполнении, текст с описанием и примечаниями
Документы
Преимущества:
• Сокращение потребления воды на 50%
• Корпус насоса может быть изготовлен из чугуна или нержавеющей стали
• Очень тихая работа
• Долговечность благодаря керамическому покрытию
• Усиленные валы из нержавеющей стали в секции насоса
• Доступны модели во взрывозащищенном исполнении (ATEX)
Габариты (ДxШxВ), мм
110 / 113
